아연 알루미늄 마그네슘 태양광 장착 브래킷

Shixinda 공급업체가 제조한 아연 알루미늄 마그네슘 태양광 장착 브래킷은 용융 아연 도금 용액에 약 1.5% ~ 3%의 알루미늄과 마그네슘을 추가하여 형성된 삼원 합금 코팅이 있는 강철로 만들어졌습니다.

문의 보내기

제품 설명

Shixinda 공장에서 생산되는 이 아연 알루미늄 마그네슘 태양광 장착 브래킷은 다음 5가지 사항에 중점을 둡니다.

1. 절단된 가장자리는 자가 치유될 수 있습니다. 손상된 부위의 마그네슘과 아연 이온이 이동하여 치밀한 보호막을 형성하여 자동으로 상처를 닫고 아연 도금이 필요하지 않습니다. 절단된 가장자리의 내식성은 손상되지 않은 표면보다 15~20% 정도 낮습니다.

2. 내식성이 기하급수적으로 향상되었습니다. 중성 염수 분무 테스트는 2000~3000시간 동안 지속될 수 있습니다(일반 아연 도금은 500~700시간 동안만 지속됩니다). 연안지역의 고염분무 환경에서의 부식율은 용융아연도금에 비해 1/5~1/10에 불과하며, 적용등급이 C2에서 C4, C4~C5로 확대됩니다.

3. 수명은 모듈과 동일하며 25~30년입니다. 유지 관리나 중간 교체가 필요하지 않으며 전체 수명 주기 비용이 훨씬 더 좋습니다.

4. 처리 성능이 좋습니다. 사전 코팅된 플레이트를 사용하여 직접 냉간 성형 및 펀칭할 수 있으므로 2차 아연 도금이 필요 없고 고온 변형에 의해 제한되지 않습니다. 코팅의 경도는 순수 아연의 2~3배이며, 내마모성과 긁힘에 강합니다.

5. 크롬 등 중금속이 없어 친환경적이고 저탄소이며 RoHS 기준을 준수합니다.

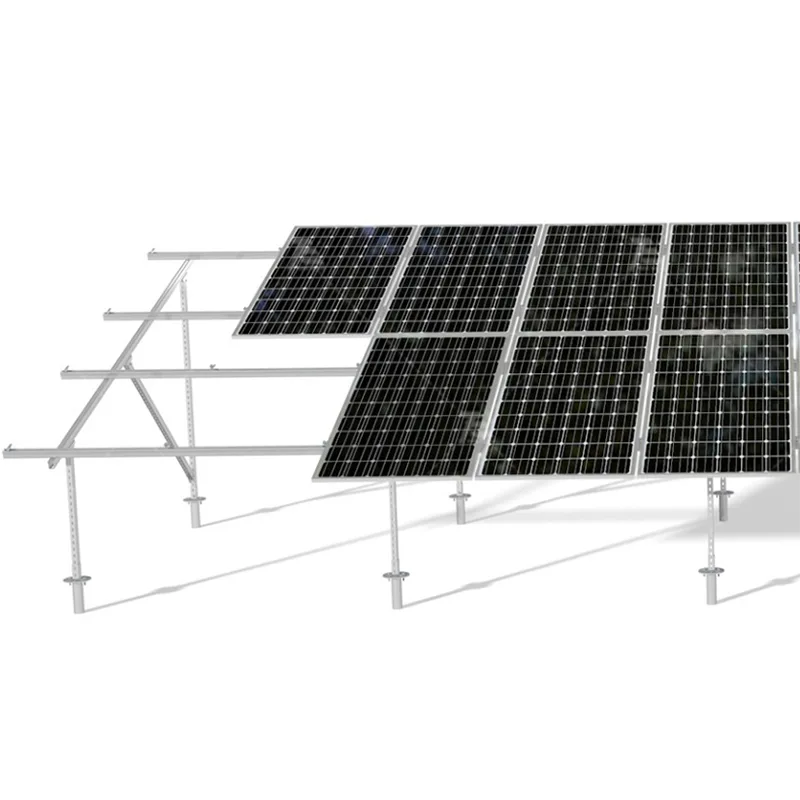

Zinc Aluminum Magnesium Solar Mounting Bracket

제품 핵심 판매 포인트

1. 내식성이 우수하고 수명이 2배로 늘어납니다.

아연-알루미늄-마그네슘 코팅의 내식성은 일반 용융아연도금강판의 3~10배입니다. 중성 염수분무 시험은 최대 3,000~9,000시간까지 지속될 수 있어 해안지역의 고염분무, 산업 산성비, 남부의 높은 습도 등 가혹한 환경에도 쉽게 대처할 수 있다. 브래킷의 수명은 30년 이상으로 태양광 발전소에 대한 25년의 장기 작동 요구 사항을 완벽하게 충족합니다.

2.자체 복구 상처, 걱정 없음

아연-알루미늄-마그네슘 코팅은 독특한 자가 복구 능력을 가지고 있습니다. 절단된 표면이나 스크래치의 합금 원소가 액막과 함께 흘러 자동으로 수산화아연, 수산화마그네슘 등의 치밀한 보호막을 형성하여 녹을 덮고 부식의 침투를 차단하므로 후처리 또는 2차 부식 방지 처리가 필요하지 않아 시공 및 유지 관리 비용이 크게 절감됩니다.

3.경량화, 고강도화, 원가절감 및 효율향상

무게는 기존 용융 아연 도금 강철 브래킷보다 약 30% 가벼우며 강도는 아연 도금 강철(항복 강도 ≥ 350 MPa)과 비슷합니다. 풍압 및 적설하중 저항성이 우수합니다. 경량 설계로 운송, 호이스팅 및 설치 비용이 크게 절감되며, 특히 옥상 태양광 발전과 같이 민감한 부하가 있는 시나리오에 적합합니다.

4. 편리한 처리, 빠른 배송

아연-알루미늄-마그네슘 태양광 장착 브래킷은 치밀한 코팅, 스탬핑, 굽힘, 용접 등에 대한 가공 성능이 뛰어나며 2차 용융 아연 도금이 필요하지 않습니다. 생산주기가 대폭 단축됩니다. 사용을 위해 직접 절단 및 성형하여 후처리 단계를 없애고 프로젝트 납품 속도를 높이고 그리드 연결 노드를 효과적으로 보장합니다.

5. 전체 수명주기 동안 더 높은 비용 효율성

초기 구매 가격은 기존 용융 아연 도금 브래킷보다 약간 높지만 수명이 매우 길고 유지 관리 요구 사항이 낮기 때문에 25년 이상의 총 비용은 아연 도금 브래킷에 비해 15%~20%까지 줄일 수 있습니다. 알루미늄 합금 브래킷에 비해 가격은 15% 저렴하며 강도는 더 높고 내하력도 더 좋습니다. 성능과 비용의 균형을 맞춘 최적의 솔루션입니다.

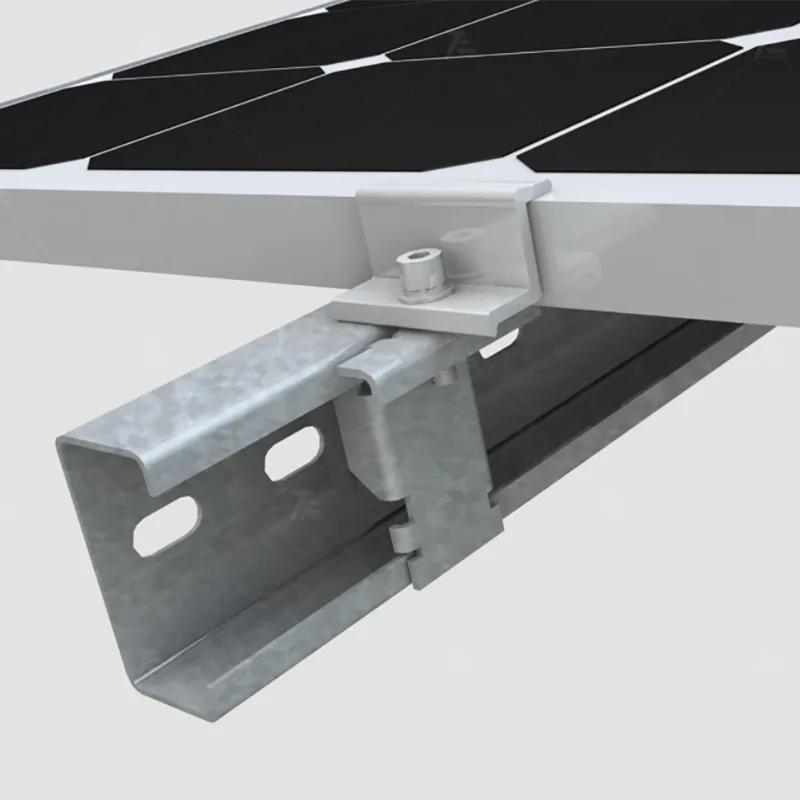

Zinc Aluminum Magnesium Solar Mounting Bracket

녹색과 환경 친화적인

생산 공정 중 탄소 배출량은 용융 아연 도금 공정보다 낮습니다. 재료 회수율은 95%를 초과합니다. 부식 생성물은 무독성이고 무해하며 태양광 산업의 친환경적이고 지속 가능한 개발 개념을 완전히 준수합니다. 이는 프로젝트가 친환경 인증을 획득하고 ESG 평가에서 보너스 포인트를 얻는 데 도움이 됩니다.

제품 사양

1.모재 및 코팅 사양

매개변수 항목	표준 등급 S350GD+ZM275	고강도 등급 S450GD+ZM310	초고강도 그레이드 S550GD+ZM275
코팅 구성	Zn + Al(1.5~11%) + Mg(1~3%) + 미량 Si	Zn + Al(1.5~11%) + Mg(1~3%) + 미량 Si	Zn + Al(1.5~11%) + Mg(1~3%) + 미량 Si
코팅량	275g/m²(양면)	310g/m²(양면)	275g/m²(양면)
최소 항복 강도	350MPa	450MPa	550MPa
최소 인장 강도	420MPa	510MPa	580MPa
파손 후 최소 신율 A80	20%	16%	12%
시트 두께 범위	1.5~3.0mm	1.5~3.0mm	1.5~4.0mm
적용 가능한 표준	EN 10346 / ASTM A792M / GB/T 2518	EN 10346 / ASTM A792M / GB/T 2518	EN 10346 / ASTM A792M / GB/T 2518
응용 시나리오	기존 지상 설치형 PV 발전소, 옥상	장스팬, 고부하 조건	극한 환경, 초고하중 조건

2. 내식성 성능 지표

테스트 항목	기술 지표	테스트 표준	비고
중립 염수 분무 테스트(NSS)	붉은 녹 없이 ≥ 3000시간	ISO 9227 / ASTM B117	고급 제품은 9000시간에 도달할 수 있습니다.
아세트산 염수 분무 테스트(AASS)	≥ 1500시간	ISO 9227	산업 산성비 환경을 시뮬레이션합니다.
최첨단 자가 치유 성능	습한 환경에서 48시간 이내에 보호막 형성 염수분무시험 후 육안검사	—	Zn-Al-Mg 합금의 독특한 특성
해안 야외 환경에서의 서비스 수명	≥ 25년 설계 수명	ISO 8565 / 실외 노출 테스트	해안선에서 500m 이내
산업 환경에서의 부식률	0.3 ~ 0.8μm/년	ISO 9226	용융아연도금강판보다 월등히 우수함
상대 부식 저항성 배수	용융아연도금강판의 3~10배	동일한 두께의 염수분무 비교	다양한 환경에 따라 다름

Zinc Aluminum Magnesium Solar Mounting Bracket

제품 모델 및 크기 사양

1. U자형 프로파일 시리즈(가이드웨이/도리)

모델	폭(mm)	높이(mm)	두께(mm)	길이(mm)	체중(kg/m)	응용 시나리오
ZM-U4040	40	40	1.8	6000 / 맞춤	1.58	주거용 옥상 PV
ZM-U4241	42	41	2.0	6000 / 맞춤	1.96	씨앤아이 옥상태양광
ZM-U4262	42	62	2.0	6000 / 맞춤	2.31	지상 장착형 PV 발전소
ZM-U4272	42	72	2.5	6000 / 맞춤	2.95	대규모 지상 설치형 PV 플랜트
ZM-U6060	60	60	2.5	6000 / 맞춤	3.42	눈이 많이 내리는 지역

2. C자형 홈 시리즈(도리/리브)

모델	폭(mm)	높이(mm)	플랜지 폭(mm)	두께(mm)	길이(mm)	응용 시나리오
ZM-C100	100	50	15	2.0 / 2.5	6000 / 맞춤	표준 지상 장착형 PV 플랜트
ZM-C120	120	50	15	2.0 / 2.5	6000 / 맞춤	중형 지상 설치형 PV 발전소
ZM-C140	140	60	20	2.5 / 3.0	6000 / 맞춤	대규모 지상 설치형 PV 플랜트
ZM-C160	160	60	20	2.5 / 3.0	6000 / 맞춤	눈이 많이 내리는 지역
ZM-C200	200	70	20	3.0 / 3.5	6000 / 맞춤	중앙 집중식 PV 스테이션/트래커 브래킷
ZM-C250	250	75	25	3.0 / 4.0	6000 / 맞춤	초고하중 조건

3. 사각관/직사각형관 시리즈(기둥/기둥)

모델	단면 크기(mm)	벽 두께(mm)	길이(mm)	이론중량(kg/m)	응용 시나리오
ZM-FG40	40×40	1.8 / 2.0	6000 / 맞춤	2.13 / 2.35	작은 기둥/대각선 버팀대
ZM-FG50	50×50	2.0 / 2.5	6000 / 맞춤	2.98 / 3.68	표준 포스트
ZM-FG60	60×60	2.0 / 2.5 / 3.0	6000 / 맞춤	3.62 / 4.48 / 5.32	지상 설치형 PV 발전소용 포스트
ZM-FG80	80×80	2.5 / 3.0 / 4.0	6000 / 맞춤	6.05 / 7.21 / 9.45	고하중 기둥
ZM-FG100	100×100	2.5 / 3.0 / 4.0	6000 / 맞춤	7.62 / 9.08 / 11.97	중앙집중형 PV 스테이션용 포스트
ZM-JG50100	50×100	2.0 / 2.5 / 3.0	6000 / 맞춤	4.51 / 5.58 / 6.64	빔 / 도리

4. Z자형 프로파일 시리즈(연속 도리)

모델	높이(mm)	플랜지 폭(mm)	두께(mm)	길이(mm)	응용 시나리오
ZM-Z100	100	50	2.0 / 2.5	6000 / 맞춤	중소형 지상 설치형 PV 발전소
ZM-Z140	140	60	2.5 / 3.0	6000 / 맞춤	대규모 지상 설치형 PV 발전소
ZM-Z180	180	70	2.5 / 3.0	6000 / 맞춤	장경간 옥상
ZM-Z250	250	75	3.0 / 4.0	6000 / 맞춤	초장경/고하중 적용
