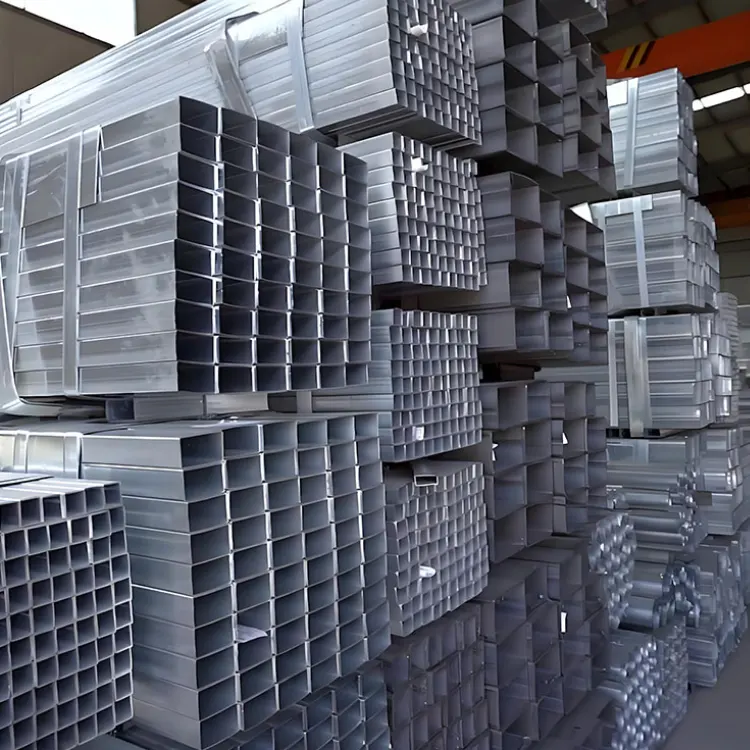

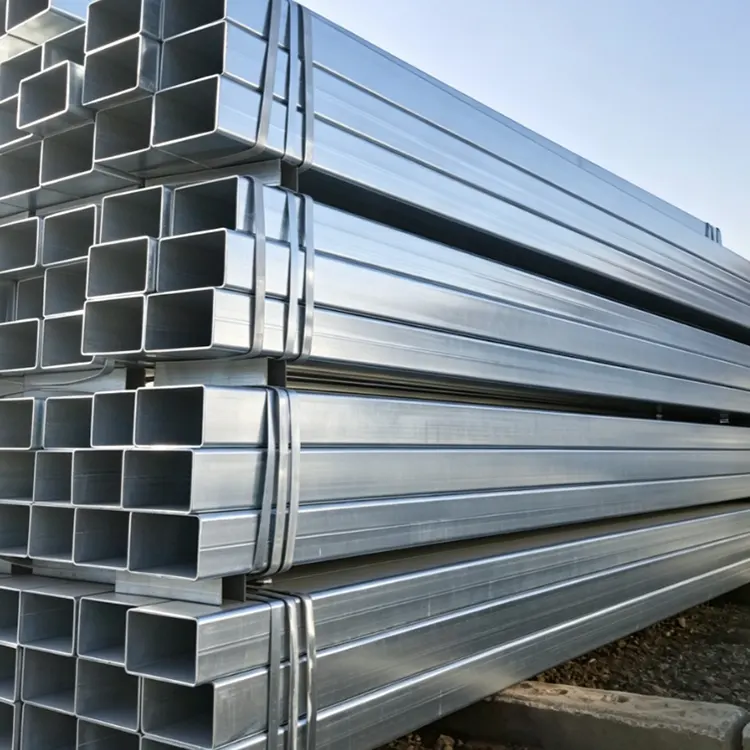

정사각형 및 직사각형 튜브엔지니어, 제작업체, 계약자 및 산업 구매자가 구조적 효율성, 깔끔한 형상, 제작 편의성 및 신뢰할 수 있는 치수 성능의 조합을 필요로 할 때 널리 사용됩니다. 폐쇄형 설계는 압축 및 비틀림에 대한 유용한 저항력을 제공할 수 있으며 평평한 표면은 용접, 볼트 체결, 클래딩 및 부품 부착을 단순화합니다. 예를 들어 ASTM A500/A500M은 일반 구조용으로 원형, 정사각형, 직사각형 및 특수 형태의 냉간 성형 용접 및 이음매 없는 탄소강 구조용 튜빙을 다룹니다. 그러나 올바른 튜브는 공칭 치수 이상의 것에 따라 달라집니다. 벽 두께, 강철 등급, 하중 조건, 연결 설계, 부식 노출, 제조 공정, 공차, 표면 처리 및 검사 요구 사항 모두 최종 결과에 영향을 미칩니다. 이 가이드에서는 구매자가 더 큰 확신을 갖고 정사각형 및 직사각형 튜브를 지정할 수 있도록 이러한 요소를 실용적인 용어로 설명합니다.
정사각형 및 직사각형 튜브는 닫힌 프로파일로 형성된 중공 강철 섹션입니다. 정사각형 튜브에는 4개의 동일한 변이 있고, 직사각형 튜브에는 2개의 긴 변과 2개의 짧은 변이 있습니다. 두 구성 모두 평평한 외부 표면과 밀폐된 단면을 제공하므로 구조 부재, 프레임, 지지대, 기계, 운송 장비, 건축 구조 및 조립품에 유용합니다.
구조 용어에서 이러한 제품은 종종 중공 구조 섹션(HSS)이라고 합니다. Steel Tube Institute는 HSS를 원형, 정사각형 및 직사각형 형태로 생산되는 구조용 강철 튜브로 설명하고 건물 및 기타 제조 제품에서의 사용을 기록합니다. ASTM A500/A500M은 용접, 리벳 또는 볼트 연결 구조 및 일반 구조용으로 이러한 형태의 냉간 성형 용접 및 이음매 없는 탄소강 구조용 튜빙을 다룹니다.
속이 빈 디자인은 완전히 단단한 단면을 만들기보다는 열린 내부 주위에 재료를 배치하기 때문에 중요합니다. 이는 구조적 성능과 재료 사용 사이에 유용한 균형을 제공할 수 있습니다. 구매자에게 실질적인 이점은 적절하게 지정된 튜브가 단단한 막대나 훨씬 더 무거운 구조적 프로필을 자동으로 요구하지 않고도 필요한 성능을 제공할 수 있다는 것입니다.
튜브의 기하학적 구조는 하중이 가해질 때의 작동 방식에 직접적인 영향을 미칩니다. 정사각형 및 직사각형 단면은 닫힌 프로파일이므로 벽이 연속적인 둘레를 형성합니다. 이 형상은 구성요소가 압축, 굽힘 또는 비틀림 힘을 경험할 때 특히 유용할 수 있습니다.
압축 부재의 경우 단면 형상과 벽 두께가 중요합니다. 시각적으로 넉넉해 보이는 튜브는 필요한 적재 조건에 비해 벽이 너무 얇은 경우 적절한 용량을 갖지 못할 수 있습니다. 반대로, 불필요하게 두꺼운 벽은 재료 소비, 제작 중량 및 프로젝트 비용을 증가시킬 수 있습니다.
닫힌 단면은 비틀림 응용 분야에서도 이점을 제공할 수 있습니다. Steel Tube Institute는 폐쇄형 HSS 섹션이 비틀림 하중에 저항하는 데 유리하다고 지적합니다. 동일한 출처는 또한 HSS의 높은 중량 대비 강도 특성과 유사한 용량의 일부 개방형 섹션에 비해 직사각형 및 정사각형 HSS의 상대적으로 낮은 표면적을 강조합니다.
튜브 크기만으로는 구조적 적합성을 결정하지 않습니다. 엔지니어는 하중, 비지지 길이, 연결 세부 사항, 벽의 세밀함, 재료 특성, 제작 방법 및 적용 가능한 설계 요구 사항을 함께 평가해야 합니다.
두 프로파일은 많은 특성을 공유하지만 기하학적 구조로 인해 다양한 상황에서 유용합니다. 사각 튜브는 두 기본 방향 모두에서 동일한 치수를 가지므로 구조에 상대적으로 균형 잡힌 기하학적 구조가 필요할 때 편리합니다. 직사각형 튜브는 다양한 단면 치수를 제공하므로 설계자는 기본 굽힘 요구 사항에 따라 더 깊은 치수를 지정할 수 있습니다.
| 요인 | 사각 튜브 | 직사각형 튜브 |
|---|---|---|
| 기하학 | 4개의 동일한 변 | 긴 변 두 개와 짧은 변 두 개 |
| 전형적인 이점 | 균형 잡힌 기하학과 편리한 프레임 | 방향성 하중에 대한 효율적인 방향 설정 |
| 제작 | 평면은 많은 연결을 단순화합니다. | 편평한 면으로 유연한 방향 설정 및 부착 가능 |
| 일반적인 용도 | 프레임, 포스트, 지지대, 장비 구조 | 빔, 프레임, 섀시, 랙, 구조 지지대 |
따라서 두 가지 중 하나를 선택하려면 단순히 하나의 모양을 보편적으로 우수하다고 간주하기보다는 실제 형상과 하중 경로를 기반으로 해야 합니다. 많은 프로젝트에서 두 프로필을 함께 사용할 수 있습니다.
많은 구매 문제는 튜브 자체보다는 불완전한 사양으로 인해 발생합니다. "각형 강관"과 같은 요청은 필요한 치수, 벽 두께, 등급, 표준, 표면 상태, 길이, 공차 또는 수량을 식별하지 못하기 때문에 제조업체에 충분하지 않을 수 있습니다.
실제 구매 체크리스트에는 다음이 포함되어야 합니다.
해외 구매의 경우 치수, 단위, 표준 및 공차를 일관되게 유지하는 것이 특히 중요합니다. 관리 사양을 명확하게 식별하지 않고 미터법 및 영국식 요구 사항을 혼합하면 피할 수 있는 오해가 발생할 수 있습니다.
폐쇄형 단면 형상과 평평한 면의 조합으로 정사각형 및 직사각형 튜브를 다양한 산업 및 건설 환경에 적용할 수 있습니다.
기둥, 프레임, 지붕 구조물, 지지대, 칸막이, 건축 철골 구조물.
기계 프레임, 장비 베이스, 플랫폼, 가드, 랙 및 지지 구조물.
섀시 구성 요소, 트레일러, 농업 장비 및 가공된 구조 어셈블리.
눈에 보이는 프레임, 입구, 캐노피, 난간, 칸막이 및 노출된 강철 기능.
구조적으로 노출된 애플리케이션은 일반적으로 HSS와 관련된 매끄러운 면과 둥근 모서리의 이점을 누릴 수 있습니다. 이러한 특성은 구조 부재를 현대적인 디자인에 시각적으로 통합하는 것을 단순화할 수도 있습니다.
평평한 외부면은 정사각형 및 직사각형 튜브가 제작자에게 인기가 있는 실용적인 이유 중 하나입니다. 부품은 평평한 표면에 배치할 수 있으며 용접, 드릴링, 볼트 체결, 절단 및 브래킷 설치는 종종 간단한 기준점을 사용하여 계획할 수 있습니다.
기하학은 또한 깔끔한 프레임 구성을 지원합니다. 예를 들어, 두 개의 정사각형 튜브는 원형 튜브의 연속적인 곡면을 수용할 필요 없이 정면 또는 직각으로 정렬될 수 있습니다. 직사각형 튜브는 더 깊은 면이 원하는 구조적 방향과 일치하도록 방향을 추가로 지정할 수 있습니다.
그러나 제작을 순전히 치수 문제로 간주해서는 안 됩니다. 절단 정확도, 모서리 반경, 벽 두께, 용접 품질, 열 입력, 접합 준비, 왜곡 제어 및 제작 후 검사가 모두 최종 조립에 영향을 미칠 수 있습니다.
대량 생산에 앞서 어셈블리의 치수 요구 사항이 엄격한 경우 대표 샘플을 사용하여 실제 튜브 치수, 모서리 형상, 공차, 용접 절차 및 연결 설계를 확인합니다.
실외 또는 공격적인 환경에서 사용되는 강철 튜브는 부식 방지가 필요할 수 있습니다. 적절한 처리 방법은 노출 조건, 기대 수명, 외관 요구 사항, 제조 순서 및 유지 관리 전략에 따라 달라집니다.
표면 준비는 코팅 자체만큼 중요합니다. 먼지, 오일, 흑피, 습기, 용접 스패터 및 제작 손상은 코팅 접착력과 장기적인 성능에 영향을 미칠 수 있습니다. 따라서 구매자는 원하는 마감과 필요한 준비 표준을 모두 지정해야 합니다.
일관된 품질은 적절한 원자재에서 시작되어 성형, 용접, 크기 조정, 마감, 검사 및 포장을 통해 지속됩니다. 까다로운 엔지니어링 응용 분야에는 시각적으로 매력적인 튜브만으로는 충분하지 않습니다.
| 품질 영역 | 확인할 사항 |
|---|---|
| 화학 성분 | 지정된 재료 등급 및 해당 표준 준수 |
| 기계적 성질 | 항복강도, 인장강도, 신장률 및 기타 특정 요구 사항 |
| 치수 | 외부 치수, 벽 두께, 길이, 직진도 및 공차 |
| 용접 품질 | 용접 무결성 및 관련 제조 사양 준수 |
| 표면 | 마감, 코팅 상태, 부식 방지 및 눈에 보이는 결함 |
| 선적 서류 비치 | 필요한 경우 공장 인증서, 검사 보고서, 추적성 및 선적 기록 |
예를 들어 ASTM A500/A500M에는 화학 성분, 제조, 테스트, 검사 및 마감과 관련된 요구 사항이 포함됩니다. 모든 강철 튜브 표준이 모든 서비스 조건에 적용되는 것은 아니기 때문에 해당 표준은 항상 특정 프로젝트에 대해 확인되어야 합니다.
강력한 구매 사양은 구매자, 제조업체, 품질 팀, 물류 제공업체 및 최종 사용자 간의 의사소통 격차를 줄여줍니다. 단순히 제품 이름을 기재하는 대신 완전한 기술 설명을 제공하세요.
사양 구조 예시:
제품: 정사각형 및 직사각형 강철 튜브
모양: 정사각형/직사각형
치수 : 지정된 외부 너비 × 높이
벽 두께: 지정된 두께
재질: 필수 강철 등급
표준 : 적용 가능한 ASTM / EN / JIS / GB 사양
길이: 고정 또는 표준 길이
표면: 검정/아연 도금/코팅
검사 : 필수 시험성적서 및 검사서류
포장: 국제 배송을 위해 번들로 제공 및 보호됨
이러한 세부 수준은 OEM 프로젝트 및 반복 주문에 특히 중요합니다. 사양이 확인되고 문서화되면 향후 구매는 비공식적인 제품 설명에 의존하기보다는 동일한 기술 참조를 기반으로 할 수 있습니다.
정사각형 튜브에는 4개의 동일한 측면이 있는 반면 직사각형 튜브에는 2개의 다른 측면 치수가 있습니다. 직사각형 형상은 구조 부재가 한 방향으로 더 큰 깊이가 필요할 때 더 많은 유연성을 제공할 수 있습니다.
예. ASTM A500/A500M과 같은 구조용 튜브 표준은 특히 일반 구조용 및 건설 응용 분야에 사용되는 정사각형 및 직사각형 탄소강 튜빙을 다루고 있습니다. 실제 적합성은 등급, 치수, 하중, 연결 및 적용 가능한 설계 요구 사항에 따라 다릅니다.
반드시 그런 것은 아닙니다. 벽 두께가 증가하면 무게, 단면 특성, 제조 요구 사항 및 비용이 변경됩니다. 올바른 두께는 응용 분야의 구조 및 제조 요구 사항에 따라 결정되어야 합니다.
많은 구조용 튜브는 용접 제품으로 제조되며 적절한 용접 절차를 사용하여 제작된 어셈블리에 통합될 수 있습니다. 용접 요구사항은 재질, 두께, 조인트 설계, 사용 조건 및 적용 표준에 따라 설정되어야 합니다.
튜브 형상, 외부 치수, 벽 두께, 재질 등급, 해당 표준, 길이, 표면 처리, 수량, 검사 요구 사항, 포장 요구 사항 및 목적지를 제공합니다. 도면이나 기술 사양은 맞춤형 프로젝트에 유용합니다.
제조업체의 생산 능력에 따라 치수, 길이, 표면 마감, 포장 및 제조 관련 요구 사항이 맞춤화될 수 있습니다. 맞춤형 주문은 생산 능력, 적용 가능한 공차, 최소 주문 수량 및 기술 요구 사항을 기준으로 확인되어야 합니다.
정사각형 및 직사각형 튜브는 닫힌 구조 프로파일과 실용적인 평평한 표면을 결합하여 건설, 산업 장비, 건축 강철 구조물, 운송 및 조립 조립 전반에 걸쳐 유용합니다. 성능은 모양 자체가 아닌 전체 사양에 따라 달라집니다. 주문이 확정되기 전에 치수, 벽 두께, 재료 등급, 제조 방법, 하중 조건, 연결, 표면 보호, 검사 및 적용 환경을 모두 고려해야 합니다.
구매자에게 가장 효과적인 접근 방식은 프로젝트 요구 사항을 명확한 기술 사양으로 전환하고 일관된 치수, 재료 품질, 생산 관리, 문서화 및 포장을 유지할 수 있는 공급업체와 협력하는 것입니다.천진시신다철강판매유한회사개별 프로젝트 요구 사항에 따라 제품 사양 및 공급 준비를 논의하여 다양한 산업 및 구조적 요구 사항에 맞는 정사각형 및 직사각형 튜브 솔루션을 찾는 구매자를 지원할 수 있습니다.
천진시신다철강판매유한회사와 필요한 치수, 벽 두께, 재료 등급, 표준, 수량, 표면 처리 및 적용 세부 사항을 공유하십시오. 명확한 기술 사양은 구매 불확실성을 줄이고 소싱 프로세스를 보다 효율적으로 만드는 데 도움이 될 수 있습니다.
