Shixinda 공장에서 직접 판매되는 이 태양광 장착 브래킷은 모듈식으로 조립식으로 제작되고 현장에서 전체 볼트로 조립됩니다. 현장 용접이 필요없어 공사기간이 대폭 단축됩니다. 경사각은 5°~45°까지 조절 가능하며 182/210 등 대형 부품과 호환됩니다. 다양한 기초를 위한 나선형 그라운드 앵커, 지붕 고정 장치 및 평형추 베이스와 결합할 수 있으며 산, 컬러 강철 지붕, 연못 등 복잡한 지형에 맞게 맞춤화할 수 있습니다. 일반 브래킷에 비해 통풍 및 방열 설계로 부품 성능 저하를 줄이고, 추적 모델을 사용하면 발전량을 15%~30% 늘릴 수 있습니다.
원료강 제조업체인 Shixinda는 프로파일 사양을 독립적으로 관리합니다. C자형 강철, 사각 튜브 및 304 스테인레스 스틸 액세서리 전체 세트가 사내에서 생산 및 판매되어 비용 효율성과 배송 속도의 균형을 유지합니다. 대량 수출 주문에 대한 맞춤형 주문을 지원하고 철강을 재활용할 수 있어 탄소 제로 태양광 프로젝트의 요구 사항을 충족합니다. 국내외 태양광 발전소에 안정적이고 신뢰할 수 있는 완벽한 지원 솔루션을 제공합니다.
태양광 장착 브래킷은 태양광 발전 모듈을 고정, 지지 및 지지하는 데 사용되는 특수 강철 구조/알루미늄 합금 구성 요소 시스템입니다. 연결부품, 베이스, 조정부속품 등을 구비하여 지상, 지붕, 차량쉼터, 수면 등에 설치됩니다. 태양광발전소의 핵심보조자재로서 태양광발전소의 핵심보조자재로 태양광발전소 패널을 최적의 경사와 방향으로 안정시켜 안정성을 확보하며 고정형, 추적형, 플로팅형, 루프지지형으로 구분됩니다.
하중 지지 및 고정: 태양광 패널의 무게, 풍압, 설압 및 지진 하중을 지지하여 구성 요소가 뒤집히거나 떨어지는 것을 방지합니다.
각도 최적화: 태양광 조사 수신을 최대화하고 전반적인 발전량을 향상시키기 위해 태양광 패널의 기울기와 방향을 조정합니다.
보호 및 보호: 태양광 패널을 지면/지붕에서 분리하고, 환기 및 열 방출을 제공하고, 물 축적 및 눈 축적을 줄이고, 구성 요소 노화를 지연시킵니다.
표준화 및 호환성: 구성 요소를 균일하게 배열하고 유지 관리 통로를 확보하며 구성 요소의 청소, 유지 관리 및 교체를 용이하게 합니다.

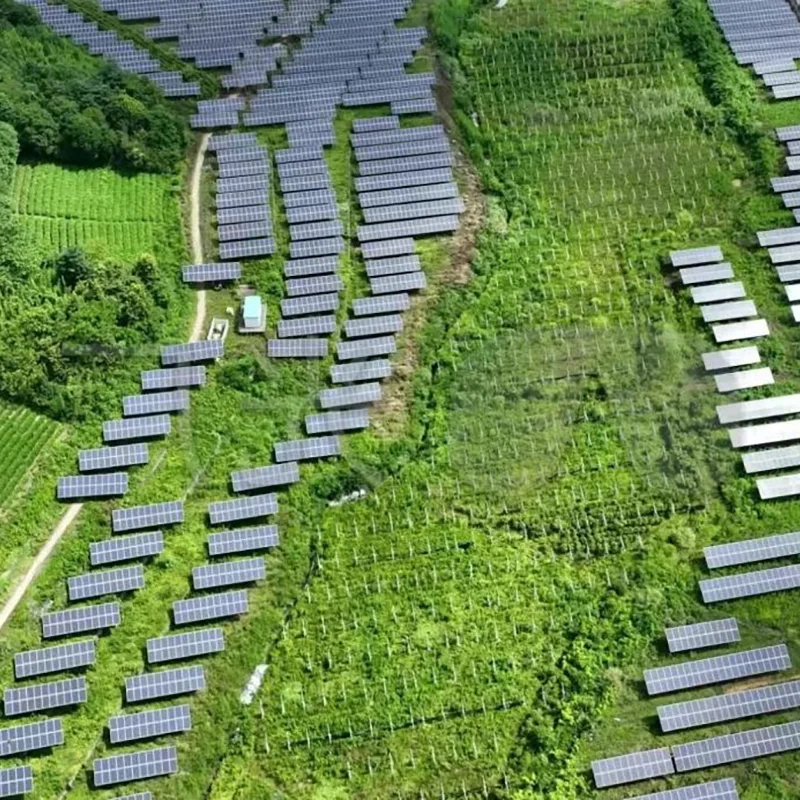

장면 적응성: 산, 평원, 컬러 강철 타일 지붕, 콘크리트 지붕 및 연못과 같은 복잡한 지형에 적응합니다.
주로 용융아연도금/아연-알루미늄-마그네슘 합금을 사용합니다. 내식성이 높아 해변, 염분-알칼리성 지역, 비가 많이 오는 지역에 사용하기에 적합합니다. 부식 방지 수명은 25년 이상으로 태양광 모듈의 수명 주기와 일치합니다. 발전소는 전체 기간 동안 빈번한 교체를 피할 수 있습니다.
정확한 경사 설계 및 지지 구조의 자동 추적. 평평한 구성 요소와 비교하여 발전량을 10%~30% 증가시킬 수 있습니다.
지지 구조에는 환기 기능이 있어 부품의 작동 온도를 낮추고 온도 관련 성능 저하를 최소화합니다.
하중 지지에 대한 국가 표준에 따라 설계되었으며 강풍, 눈 및 지진에 강합니다. 구조 역학 계산이 검증되었습니다.
모듈식 조립, 강화된 노드, 현장 조립을 위한 현장 용접 없음, 전반적인 강성이 뛰어납니다.
모든 조립식 모듈형 구성 요소는 현장에서 볼트로 조립됩니다. 현장 용접이 필요하지 않습니다.
액세서리는 보편적이며 주류 550W/700W/700W + 대형 태양광 모듈과 호환됩니다. 이중 유리 및 단일 유리 모듈과 호환됩니다.
알루미늄 합금 지지대는 무게가 가벼워 지붕 하중을 줄여줍니다. 아연 도금 강철 지지대는 높은 비용 성능과 낮은 단가를 제공합니다.
프로파일은 규칙적이며 포장은 콤팩트하며 물류 운송 중 손실이 적고 운임 비용이 저렴합니다.

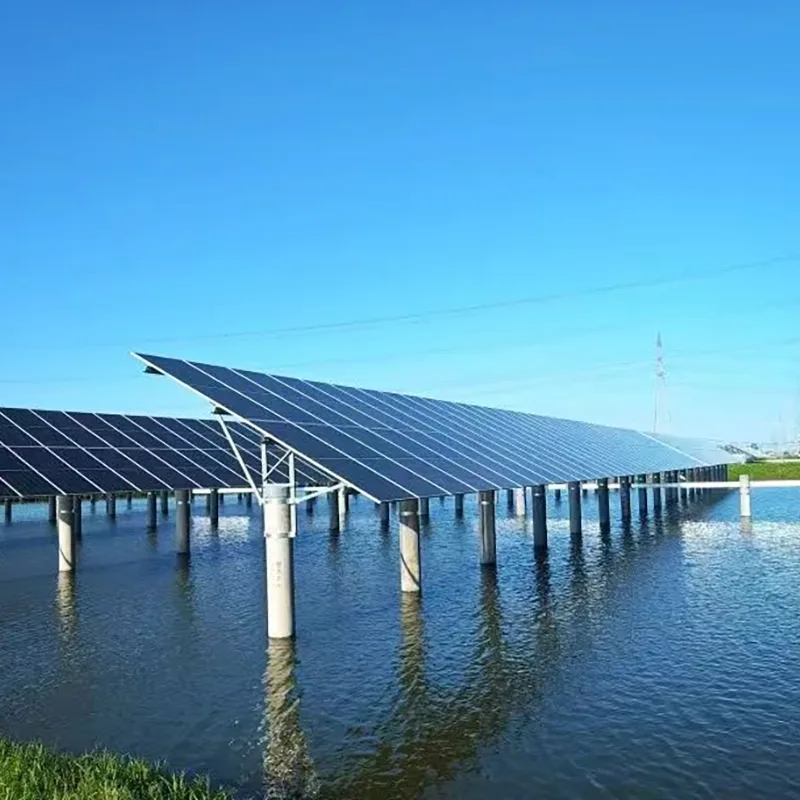

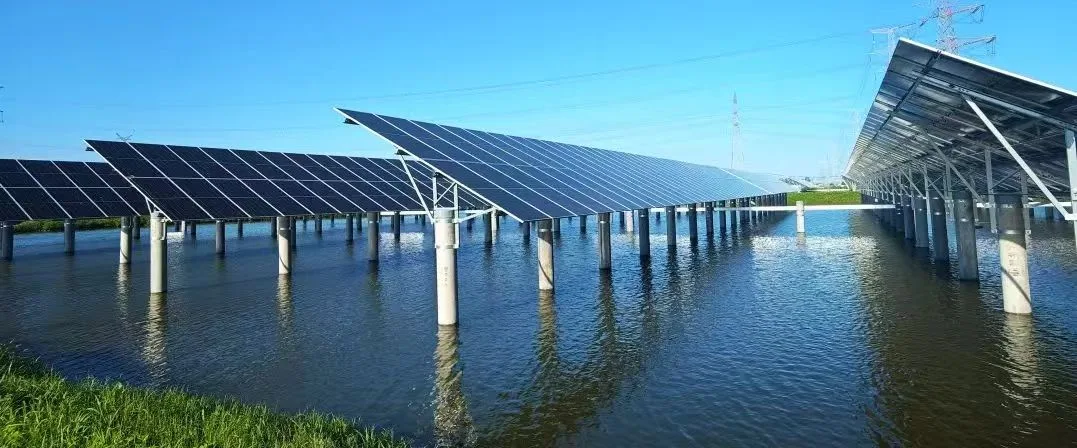

지상 발전소, 컬러 강철 타일 지붕, 콘크리트 지붕, 태양광 자동차 보호소, 어업 태양광 통합 및 산악형 태양광을 모두 맞춤화할 수 있습니다.
기울기를 조정하고, 2열 또는 1열로 배열할 수 있으며, 높이 차이가 있는 지형에 맞게 조정할 수 있습니다.
강철과 알루미늄 합금은 건축 폐기물 없이 100% 재활용이 가능합니다. 아연-알루미늄-마그네슘 코팅은 중금속 오염이 없으며 탄소 제로 태양광 프로젝트의 요구 사항을 충족합니다.
| 범주 | 매개변수 | 핵심사양 표준 | 신청/주의사항 |
| 소재 및 부식 방지 | 용융 아연 도금 탄소강 브래킷 | 모재: Q235B/Q355B 저합금 고강도강; 코팅 두께 ≥85μm; 붉은 녹 없이 염수 분무 테스트 500h | 지상 및 산악 PV 발전소; 비용 효율적인 첫 번째 선택; 전국 대부분의 지역에 적합 |
| 아연-알루미늄-마그네슘 합금강 브래킷 | 기본 재료: Q235B/Q355B; Zn-Al-Mg 합금 코팅 두께 ≥65μm; 붉은 녹 없이 염수 분무 테스트 1500h | 부식성이 높은 환경의 해안, 염분 알칼리 및 산업 지역; 내식성은 일반 용융 아연 도금을 훨씬 능가합니다. | |
| 6063-T5 알루미늄 합금 브래킷 | 인장 강도 ≥160MPa; 양극산화/부동태화 처리; 부식 없는 염수 분무 테스트 1000h | 컬러 코팅 강철 지붕, C&I / 주거용 옥상; 경량, 지붕 방수층 손상 없음 | |
| 구조적 안전하중 | 풍하중 | 0.5–1.0 kN/m², 레벨 12 이상의 태풍에 맞게 맞춤화 가능 | 전국 대부분의 지역을 포괄합니다. 해안/강풍 지역의 경우 프로파일을 두껍게 할 수 있습니다. |
| 적설량 | 0.3–1.2 kN/m², 현지 50년 반환 기간 적설량에 따라 맞춤 설정 가능 | 북부 폭설 지역 및 고지대 지역은 지역 규정에 따라 업그레이드된 설계가 필요합니다. | |
| 내진성 | GB50011을 준수하는 내진 강화 강도 8 | 지진이 심한 지역에서는 강도 9로 업그레이드 가능 | |
| 설계 서비스 수명 | 25년 | 일반적인 PV 플랜트 설계 표준에 따라 PV 모듈의 전체 수명주기와 일치합니다. | |
| 기울기 각도 및 조정 | 고정 브라켓 | 기울기 5°~45° 조정 가능, 지역 위도에 따른 최적 세대 기울기, 2~3단계 수동 조정 수준 | 지상에 설치된 식물과 콘크리트 지붕에 공통적입니다. 현재 주류 카테고리 |
| 단일축 추적기 | 동서 0°~60° 자동 태양 추적 회전, 추적 정확도 ±0.5° | 크고 평평한 지상 설치형 식물; 출력이 고정 대비 15%~25% 증가했습니다. | |
| 이중축 추적기 | 방위각 ±180° + 기울기 0°~90° 이중 축 조정, 추적 정확도 ±0.3° | 고위도, 고조도 지역; 고정 대비 출력 25%~35% 증가 | |
| 지붕 밸러스트 브래킷 | 고정 기울기 10°~15°, 스탠딩 심 컬러 코팅 강철 및 콘크리트 지붕과 호환 가능 | C&I / 주거용 옥상; 배수 효율성과 발전 수율의 균형을 유지합니다. | |
| 핵심 프로필 사양 | 칼럼/게시물 | C-채널 / H-빔 / 사각 튜브; 주류 크기 C80/C100/C120, 80×80/100×100 정사각형 튜브 | 지상 설치 플랜트의 주요 하중 지지 부재; 하중별로 벽 두께를 맞춤 설정할 수 있음 |
| 메인 / 도리 빔 | U-채널 / 직사각형 튜브 / 알루미늄 압출 프로파일; 주류 크기 40×40/40×80/60×60 | 전반적인 강성과 안정성을 보장하는 직접 모듈 지지 부재 | |
| 연결 액세서리 | 스테인레스 스틸 304 볼트/너트, 전용 클램프, 방수 클립; GB/T 3098.6을 준수합니다. | 시리즈 전반에 걸쳐 보편적입니다. 부식 방지, 풀림 방지; 주류 PV 모듈 프레임과 호환 가능 | |
| 접지 액세서리 | 전용 접지 와셔 및 볼트 | PV 시스템 접지 요구 사항을 충족합니다. 전기화학적 부식을 방지합니다. 전기 안전 규정을 준수합니다. | |
| 모듈 호환성 및 레이아웃 | 호환 가능한 모듈 크기 | 182mm/210mm 대형 단결정, 양면 및 단일 유리 모듈; 550W~700W+ 메인스트림 모듈 지원 | 특수 크기 및 특수 모듈 형식에 맞게 사용자 정의 가능 |
| 공들여 나열한 것 | 단일 행 세로, 이중 행 가로, 하이 브래킷 대형 스팬 레이아웃 | 지형 및 차광에 최적화된 레이아웃으로 설치 용량 극대화 | |
| 단일 스팬 | 접지 브래킷 2~6m, 지붕 브래킷 1~3m | 하중 및 프로파일 사양에 따라 조정 가능하며 비용과 구조적 안전성의 균형을 유지합니다. | |
| 모듈 간격 | O&M 액세스가 예약된 지역 동지 그림자 기준으로 계산됩니다. | PV 발전소 설계 규정을 준수하여 겨울철 차양이 발생하지 않도록 보장합니다. | |
| 설치 기초 | 지상 장착 기초 | 스크류 앵커, 독립 콘크리트 말뚝 기초, 스트립 기초 | 산, 평원, 양어장 지형에 적합합니다. 스크류 앵커는 굴착이 필요 없으며 빠르게 설치됩니다. |

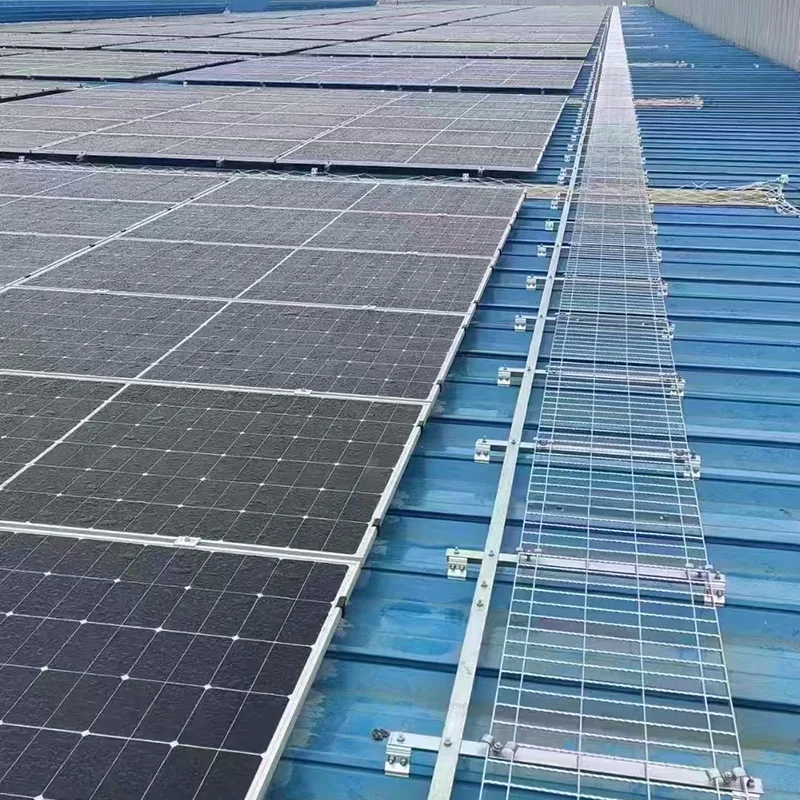

| 컬러 코팅 강철 지붕 기초 | 전용 클립을 사용한 비관통 설치 | 지붕 방수를 손상시키지 않습니다. 스탠딩 심, 앵글 비드 및 골판지 강철 프로파일과 호환 가능 | |

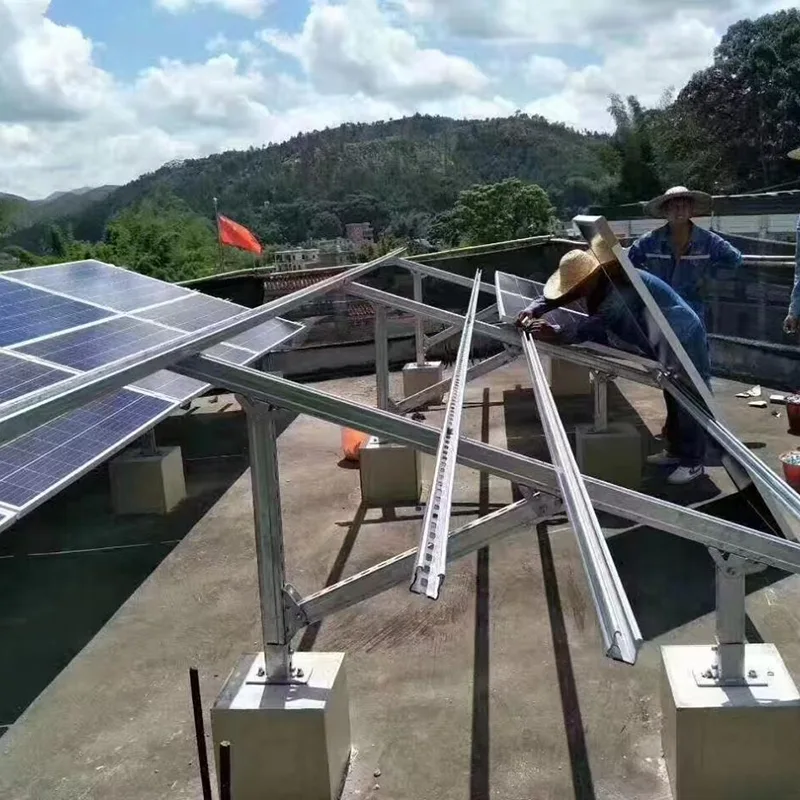

| 콘크리트 지붕 기초 | 밸러스트 블록 기초 | 못을 박는 일이 없고, 지붕 구조물이 손상되지 않으며, 설치/제거가 빠릅니다. 평탄하고 경사가 낮은 지붕에 적합 | |

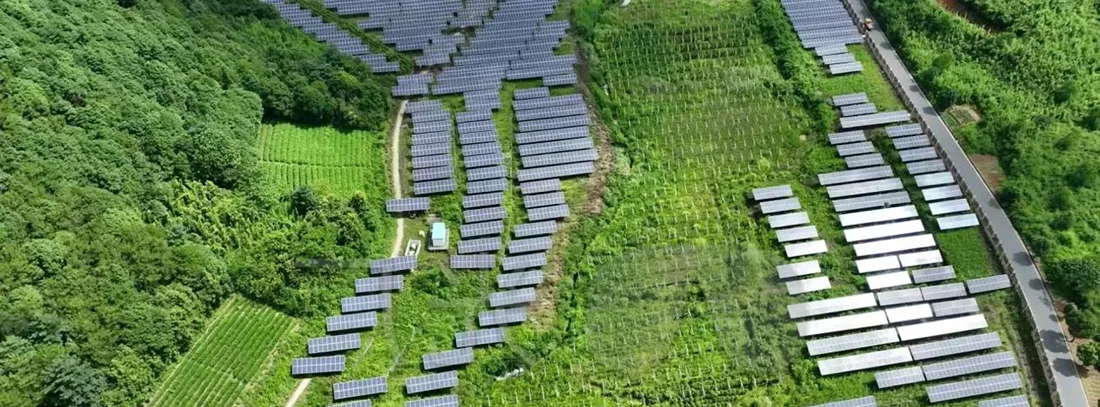

| 마운틴 PV 재단 | 조정 가능한 파일 기초, 암석 앵커 기초 | 표고차가 크고 지질학이 복잡한 산악 지형에 적응하여 토공 굴착 작업을 줄입니다. |
Shixinda Solar Mounting Bracket은 Q355B 고강도 소재로 만들어졌으며 용융 아연 도금, 아연-알루미늄-마그네슘 및 6063-T5 알루미늄 합금의 세 가지 주요 유형을 특징으로 합니다. 아연 도금 층 두께는 ≥ 85 μm입니다. 아연-알루미늄-마그네슘 모델의 염수 분무 시험은 1500시간에 달할 수 있습니다. 해안가, 염분-알칼리 지역 등 부식이 심한 환경에서 뛰어난 적응성을 갖고 있으며, 태양광 모듈의 수명주기에 맞춰 설계 수명이 25년이다. 이 제품은 국가 하중 기준을 엄격히 준수하며 12도 강풍과 높은 눈 하중을 견딜 수 있으며 8도 내진 설계 기준을 충족합니다. 구조적 안전 이중화로 충분합니다.
이 제품은 모듈식 사전 제작 방식으로 현장에서 용접할 필요 없이 풀 볼트로 현장에서 조립되므로 공사 기간이 크게 단축됩니다. 경사각은 5°에서 45°까지 조정 가능하며 182/210과 같은 대형 구성 요소와 호환되며 다양한 기초용 나선형 접지 앵커, 지붕 고정 장치 및 균형추 베이스와 쌍을 이룰 수 있습니다. 산, 컬러 강철 지붕, 물고기 연못 등 복잡한 지형에 대한 사용자 정의가 가능합니다. 일반 브래킷에 비해 통풍 및 방열 설계로 부품 성능 저하를 줄이고, 추적 모델을 사용하면 발전량을 15%~30% 늘릴 수 있습니다.
원료강 제조업체인 Shixinda는 프로파일 사양을 독립적으로 관리합니다. C자형 강철, 사각 튜브 및 304 스테인레스 스틸 액세서리 전체 세트가 사내에서 생산 및 판매되어 비용 효율성과 배송 속도의 균형을 유지합니다. 대량 수출 주문에 대한 맞춤형 주문을 지원하고 철강을 재활용할 수 있어 탄소 제로 태양광 프로젝트의 요구 사항을 충족하여 국내외 태양광 발전소에 안정적이고 신뢰할 수 있는 완벽한 지원 솔루션을 제공합니다.
