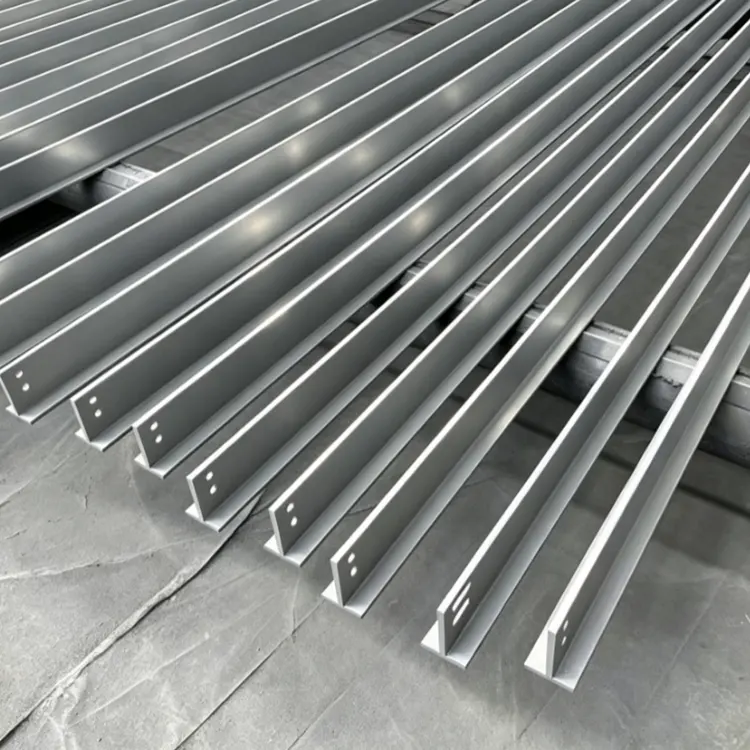

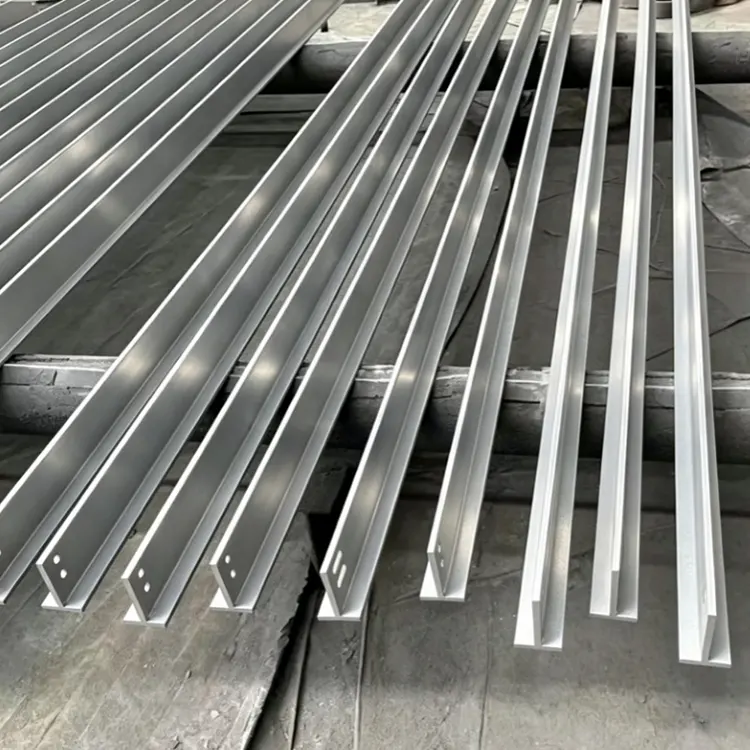

H형 강철 및 I형 강철과 같은 대형 단면의 견고한 프로파일과 비교하여 Shixinda의 고품질 T 빔은 중복된 단면 설계를 제거하고 명확하고 집중된 힘 전달 경로를 가지며 보다 목표화된 굽힘 및 전단 저항 성능을 갖습니다. 이는 전통적인 결합강 유형의 큰 접합 간격, 불균등한 힘 분포 및 쉬운 변형 문제를 효과적으로 방지합니다.

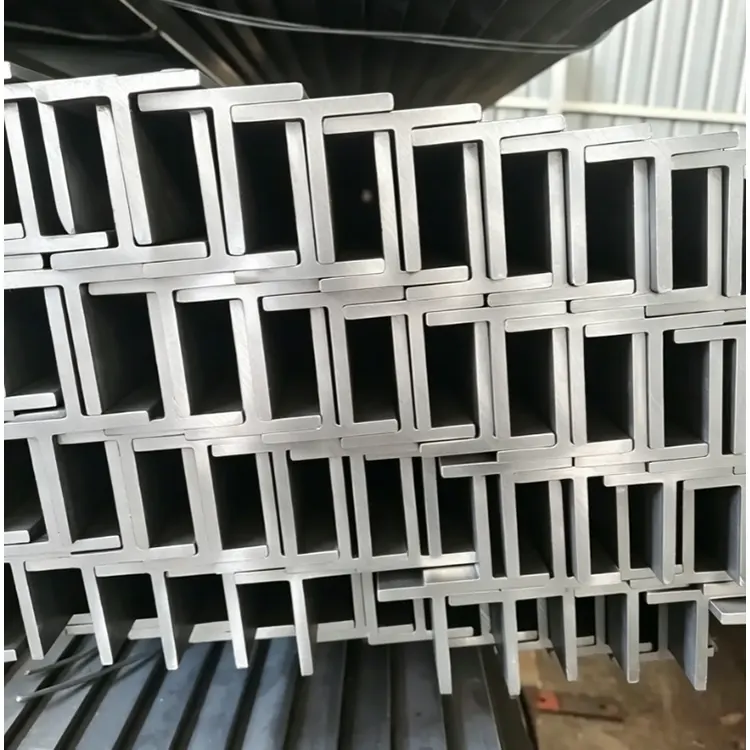

열간압연 일체화로 형성된 T형강은 2차 용접응력이 없으며 전체적인 구조적 완전성이 높습니다. 분할된 T자형 강철은 규칙적인 단면과 균일한 치수를 갖춘 성숙한 모재 처리에 의존합니다. 두 프로세스 모두 프로파일의 직진성과 조립 정확성을 보장할 수 있으며 표준화된 모듈식 구성에 적합합니다.
|
사양 카테고리 |
기술 매개변수 및 지표 |
애플리케이션 설명 |
|
재료 등급 |
탄소강 : Q235B, Q355B, Q420B 고강도 강; 스테인레스 스틸: 304/316; 풍화 저합금강 |
공장 건물, 강철 구조물 및 일반 하중 지지 지지대용 탄소강; 부식성이 높은 실외 및 화학적 환경을 위한 스테인레스 스틸; 옥외 경관 및 노출된 교량 구성요소를 위한 내후성 강철 |
|
치수 사양 |
단면 표시 규칙: 높이 H × 플랜지 너비 B × 웹 두께 t₁ × 플랜지 두께 t²; 기존 단면 범위: H 25mm~400mm, B 25mm~300mm; 벽 두께 범위: 웹 3mm~20mm, 플랜지 4mm~25mm; 표준 고정 길이: 6m/9m/12m, 맞춤형 비표준 길이 제공 가능 |
소형 크기(H ≤ 100mm): 정밀 기계 부품, 엘리베이터 가이드 레일, 소형 내장 부품; 중간 크기(H100-200mm): 커튼월 용골, PV 브래킷, 보조 강철 빔; 대형 크기(H ≥ 200mm): 주요 공장 빔, 교량 구성품, 중부하 플랫폼 |
|
치수 정확도 |
단면 높이/플랜지 폭의 공차 ≤ ±2.0mm; 웹/플랜지 두께의 공차 ≤ ±0.5~1.0mm; 직진도 편차 ≤1.5mm/m; 플랜지 수직도 ≤ B/100; 엔드 컷 스큐 편차 ≤3mm |
주요 구조물, 교량 및 PV 지지대 건물을 포함한 기존 프로젝트에 적용할 수 있는 현장 강철 구조물 접합, 볼트 연결 및 용접 조립에 대한 요구 사항을 충족합니다. 고정밀 맞춤형 버전은 철도 운송 및 정밀 기계 슬라이드 레일 응용 분야에 적합합니다. |
|
기계적 성질 |
Q235B: 항복 강도 ≥235MPa, 인장 강도 375~500MPa, 연신율 ≥25%; Q355B: 항복 강도 ≥355MPa, 인장 강도 470~630MPa, 연신율 ≥21%; Q420B: 항복 강도 ≥420MPa, 인장 강도 500~680MPa, 연신율 ≥18%; 304 스테인레스 스틸: 항복 강도 ≥205MPa, 인장 강도 ≥520MPa, 연신율 ≥40% |
강도가 높을수록 장경간 및 고하중 강철 구조물에 적합하여 경량 설계를 실현합니다. 공장 메인 빔 및 교량과 같은 핵심 하중 지지 부품용 저합금 고강도강; 일반 지지대 및 커튼월을 포함한 2차 하중 지지 부품용 일반 탄소강 |
|
표면 처리 |
열간 압연 흑색 블랭크, 쇼트 블라스팅 녹 제거, 용융 아연 도금(아연 층 두께 ≥85μm), 냉간 아연 도금, 에폭시 아연 함유 페인트 코팅, 탄화불소 코팅, 산세 및 부동태화 |
PV 브래킷 및 도시 작업과 같은 습한 야외 프로젝트를 위한 용융 아연 도금; 커튼월 및 장식 강철 구조물 건축을 위한 아연이 풍부한 에폭시/탄소불소 코팅; 실내 용접 부품의 녹 제거 및 사전 코팅 처리를 위한 쇼트 블라스팅; 화학적 및 연안의 높은 부식 환경을 위한 스테인레스 스틸 산 세척 패시베이션 |
|
가공성 |
냉간 굽힘: 180°C 실온 냉간 굽힘 시험 후 균열이나 박리 없음(Q235/Q355 시리즈); 용접: 아크 용접, 수중 아크 용접 및 가스 차폐 용접과 호환됩니다. 경화 취성 없이 모재의 접합 강도 ≥90%; 펀칭 및 드릴링: CNC 펀칭/드릴링 가능, 가장자리 치핑 또는 균열 없이 구멍 공차 ±0.2mm; 절단: 화염 절단, 플라즈마 절단 및 톱 절단은 매끄럽고 버가 없고 뒤틀림 없는 절단이 지원됩니다. 굽힘: 맞춤형 냉간 굽힘 성형, 굽힘 반경 ≥2배 균열 없는 벽 두께 |
가벼운 강철 빌라 및 장식용 강철 부품의 냉간 굽힘; 공장 메인빔 및 중량철골 용접; 볼트로 연결된 PV 브래킷 및 커튼월 용골의 펀칭 및 드릴링; 기계 설비 및 내장 엔지니어링 부품의 정밀 절단; 특수한 형태의 강철 구조물 및 장식 프로파일을 위한 벤딩 |
|
경영진 표준 |
핵심 국가 표준: GB/T 11263-2017 열간압연 H빔 및 분할 T빔; 지원 재료 표준: GB/T 700-2006 탄소 구조 강철, GB/T 1591-2018 고강도 저합금 구조 강철; 부식 방지 표준: GB/T 13912-2020 용융 아연 도금 코팅에 대한 기술 요구 사항; 승인 표준: 강철 구조물의 건설 품질 승인에 대한 GB/T 50205-2020 코드; 선택적 대외 무역 표준: EN 10025(유럽 표준), JIS G3101(일본 표준) |
GB/T 11263-2017은 국내 건설, 철강 구조 및 PV 프로젝트에 필수입니다. 해외 수출 주문에는 유럽/일본 표준을 사용할 수 있습니다. 교량, 화학 및 기타 특수 산업은 해당 산업 승인 코드를 추가로 준수해야 합니다. |
굽힘 저항 및 하중 지지: 웨브 플레이트는 수직 굽힘 모멘트를 견디고 지붕의 보조 빔, 플랫폼의 작은 빔 및 캐노피의 메인 빔 역할을 합니다. 그 단면은 굽힘 저항 효율이 높습니다.
압축 안정성: 플랜지는 측면 강성을 향상시킵니다. 커튼월의 기둥, 태양광 패널의 지지 기둥, 소형 하중 지지 기둥으로 사용됩니다. 넘어지거나 안정성을 잃을 가능성이 적습니다.
측면 앵커링 지지대(Lateral Anchoring Support) : 기둥간 지지대이자 지붕의 수평 지지대로서 골조의 측면 변위를 억제하고 전체 구조의 내진 안정성을 향상시킵니다.
재료 절약 및 경량성: 동일한 하중 지지력을 가진 이중 앵글 강철과 비교하여 강철의 25% ~ 35%를 절약하여 건물의 전체 하중과 기초 비용을 줄입니다.
단순화된 조립: 단면 플랜지는 볼트 드릴링 및 베벨 용접에 편리합니다. 두 개의 앵글 강철을 접합할 필요가 없으므로 용접 및 볼트의 양이 크게 줄어들고 현장 공사 기간이 단축됩니다.
범용 호환성: 표준화된 기성 사양은 건설, 태양광 발전, 도시 공사, 기계 등 다양한 산업을 포괄합니다. 비표준 용접 모델은 무거운 하중과 큰 단면적에 대한 특별한 요구 사항을 충족할 수 있습니다.
1. 단면력 분포를 과학적으로 설계하여 굽힘 및 압축에 대한 안정적인 저항력을 제공합니다. 이중 앵글 강철과 비교하여 동일한 하중 지지력에 대해 강철의 25%-35%를 절약합니다.
2. 이음매 없이 일체형으로 제작되어 용접 및 볼트의 수를 줄여 시공효율을 30% 향상시킵니다.
3. 전체 시리즈는 표준화되어 있으며 재고 가용성이 충분합니다. 맞춤형 용접 비표준 사양도 제공됩니다.
4. 우수한 가공 성능으로 절단, 용접, 펀칭 및 굽힘이 가능합니다.
5. 다양한 부식 방지 공정과 호환되어 옥외에서 장기간 내구성을 제공합니다.
6. 강력한 범용성으로 기둥, 보, 지지리브 등 다양한 용도로 사용이 가능합니다.
7. 치수 정확도 표준을 충족하여 조립 중 틈이 없도록 보장하고 조립식 및 고정밀 광전지 응용 분야에 적합합니다.
1. 철골의 보조 기둥, 바닥 슬래브의 결합된 보조 보(TM형 I형 철골)
2. 조립식 외벽 연결 프레임워크, 캔틸레버식 발코니의 작은 빔;
3. 가벼운 철근-콘크리트 복합 에너지 소산 및 진동 감소 기둥(강철 코어 보강 기둥인 TW 광폭 T형 철골).
Taizhou Ershiqi Metallurgical Group의 완전 조립식 강철 구조 연구 개발 건물. 전체 건물의 주요 구조물이 단 20일 만에 완성되었습니다. 모든 바닥 빔과 외벽의 수직 지지대는 Q355B TM 시리즈 I형 강철로 제작되었습니다. 모든 구성 요소는 공장에서 조립식으로 제작되었으며 샌드블래스팅과 페인트를 뿌렸으며 현장 조립에는 볼트만 사용되었습니다. 건설 폐기물이 70% 감소하여 중국의 신속한 조립식 강철 구조물의 벤치마크 프로젝트가 되었습니다.
1. 강철 계단 디딤판의 메인 빔, 레스트 플랫폼의 내력 빔(TM 유형 I형 강철);
2. 공장 건물 및 쇼핑몰 실내 메자닌의 좁은 날개 T자형 강철 보조 빔;
3. 장비실 및 지붕 유지보수 통로용 지지 프레임.
Tianjin Binhai New Area Storage Complex의 내부 메자닌 개조 공사. 원래의 콘크리트 바닥을 제거한 후 강철 구조의 메자닌을 추가했습니다. TN100×200 T형강이 바닥 보조보로 선택되었으며, 이는 가볍고 원래 프레임 기둥의 보강이 필요하지 않았습니다. 전체 층 메자닌이 단 7일 만에 완성되었습니다.
