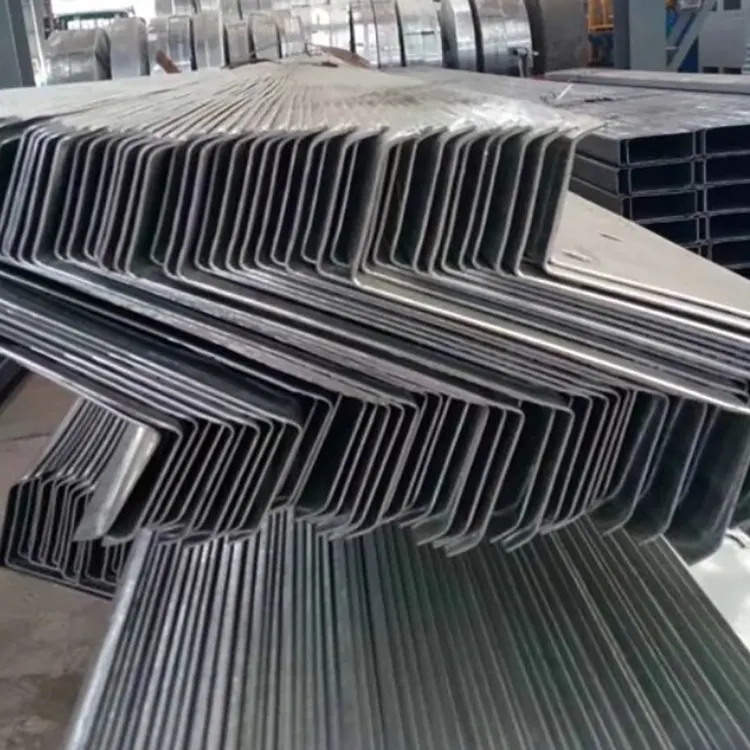

Shixinda의 중국 아연 알루미늄 마그네슘 Z 채널은 표면이 아연, 알루미늄, 마그네슘의 3원 합금 보호층과 융합되어 있습니다. 미량의 실리콘을 첨가하여 접착 성능을 향상시켰습니다. 이는 공장에서 설치된 비크롬 패시베이션 및 지문 방지 코팅 공정과 결합됩니다. 전 과정에서 6가크롬 유해물질이 없어 글로벌 환경 보호 수출 기준을 충족합니다.

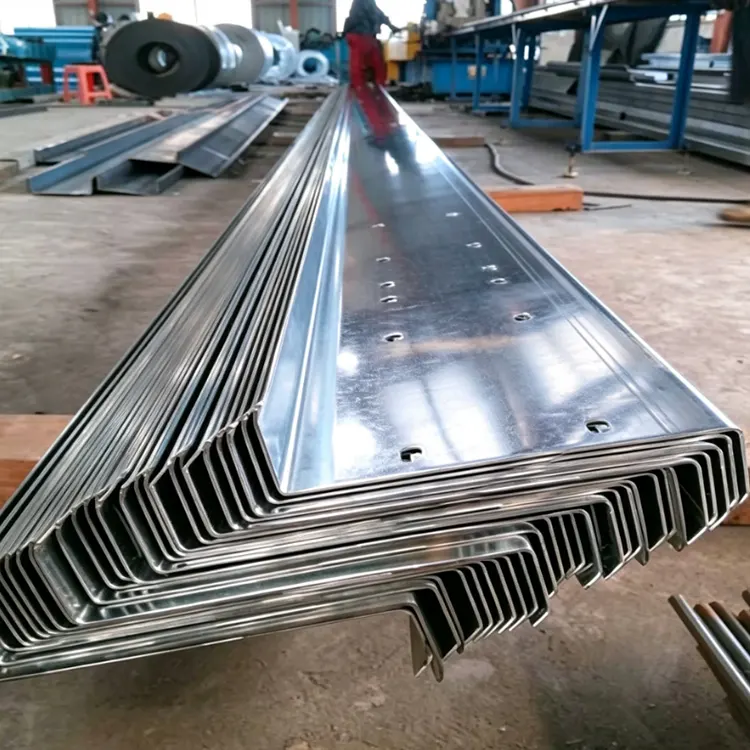

이 제품은 양방향 조인트 Z형 단면 구조를 채택합니다. 이는 지붕의 지속적인 종방향 연결과 힘 지지를 달성할 수 있습니다. 단면의 가장자리, 모서리 및 접힌 위치에는 균일하고 조밀한 코팅이 있습니다. 냉간 굽힘, 펀칭, 절단 및 기타 가공 후에도 보호층은 그대로 유지됩니다. 기존의 용융 아연 도금 프로파일을 대체하는 고급 조립식 강철 구조 인클로저 주요 소재입니다.
모재: S250GD/S350GD/S550GD 고강도 구조용 강철;
코팅: Zn-Al-Mg 3원 합금, 기존 비율: 아연 85% - 90%, 알루미늄 3% - 6%, 마그네슘 1.5% - 3%, 코팅 접착력을 향상시키기 위해 미량 실리콘이 추가됨;
성형 구조: 표준 단면은 높이 H × 넓은 플랜지 B × 작은 플랜지 가장자리 C × 벽 두께 t이며, Z형 양방향 랩 조인트는 연속 접합이 가능하며 단일 랩 조인트가 있는 C형 강철과 다릅니다.
표면 처리: 공장 표준에는 크롬이 없는 패시베이션 + 지문 방지 코팅이 포함되어 있으며 6가 크롬이 없어 환경 친화적입니다.
1. 삼원 합금 자가 치유 부식 방지, 단면의 포괄적인 보호
2. 고강도 모재의 경량 설계,보다 과학적인 구조적 힘 베어링
3. 글로벌 수출 규정 준수와 호환되는 Chrome-free 환경 보호 프로세스
4. 강력한 가공 적응성, 벗겨짐 없는 내구성 코팅
1. 보관 환경 요구 사항: 완제품은 건조하고 통풍이 잘 되는 보관 장소에 보관해야 합니다. 수분 응결 및 표면 보호 워터 마크 형성을 방지하기 위해 장기간 축적 및 폐쇄 조건을 피하고 외관 및 부식 방지 성능이 손상되지 않도록 보장합니다.
2. 구성 및 설치 표준: 아연 알루미늄 마그네슘 Z 채널을 설치할 때 서로 다른 금속 간의 접촉으로 인한 전기화학적 부식을 방지하기 위해 동일한 재질의 아연-알루미늄-마그네슘 액세서리를 사용하는 것이 좋습니다. 프로필의 보호 코팅을 마모시키거나 폭력적인 두드리기를 엄격히 금지합니다.
3. 특수 작업 조건 적응: 강산, 강알칼리 등 심각한 부식 시나리오의 경우 사전 보고가 필요합니다. 극심한 부식 환경에서 장기간 서비스에 적응할 수 있도록 맞춤형 두꺼운 합금 코팅 버전을 제공할 수 있습니다.
4. 이후 단계를 위한 유지 관리 지침: 아연-알루미늄-마그네슘 프로파일은 부식 방지를 위해 연간 페인팅이 필요하지 않습니다. 일일 유지 관리는 표면 먼지만 청소하면 됩니다. 번거로운 운영 및 유지 관리 비용이 없으며 기존 프로파일의 반복적인 개조 및 수리 문제를 제거합니다.
| 매개변수 카테고리 | 기술항목 | 세부 매개변수 및 표준 값 | 핵심 설명 및 적용 시나리오 |
| 단면 치수 사양 | 표시 형식 | Z H×B×C×t (높이×플랜지 폭×가장자리 컬 길이×벽 두께) | 범용 산업 표시 표준; 양면 랩 Z형으로 연속 접합 가능 |
| 단면 높이 H | 60/80/100/120/140/160/180/200/220/250/300mm | 재고가 있는 모든 표준 크기, 맞춤형 비표준 높이 사용 가능 | |
| 플랜지 폭 B | 40/50/60/70/80/90/100mm | 균형 잡힌 구조적 응력을 위해 해당 높이와 일치하는 표준 너비 | |
| 엣지 컬 길이 C | 10/15/20/25/30mm | 섹션 비틀림 강성을 향상시키고 설치 중 변형을 방지합니다. | |
| 벽 두께 t | 1.2/1.5/1.8/2.0/2.3/2.5/2.75/3.0mm | 태양광 브래킷의 경우 1.5~2.5mm; 고하중 공장 건물용 2.5~3.0mm | |
| 표준 길이 | 표준 길이: 6m, 3m~12m까지 맞춤 길이 가능 | 현장 구성을 단순화하기 위해 사전 천공된 장착 구멍 옵션 | |
| 코팅 기술 사양 | 주요 코팅 구성 | Zn≒87%, Al≒5%, Mg≒2.5%, 미량 실리콘 첨가 | 친환경 크롬 프리 패시베이션을 적용한 3원 용융 Zn-Al-Mg 합금 코팅 |
| 코팅등급 및 중량 | ZM70: 양면 총 70g/m²ZM120: 양면 총 120g/m²ZM150: 양면 총 150g/m²ZM275: 양면 총 275g/m² | 널리 채택되는 산업용 등급; ZM150은 부식 방지 성능에서 GI275 용융 아연 도금 코팅과 동일합니다. | |
| 주요 코팅 성능 | 일반 용융아연도금강판에 비해 염수분무 저항성이 5~10배 우수합니다. 절개 자가복구 기능 | 절단면이나 천공면에 부동태 피막을 자동으로 형성하여 단면의 녹을 방지합니다. | |
| 표면 마감 | 얼룩이 없는 밝은 천연 Zn-Al-Mg 표면; 지문 방지 크롬 프리 패시베이션 필름 | 6가 크롬 없음, EU 수출 표준 준수, 얼룩 방지 및 지문 방지 | |
| 기판 기계적 사양 | 강철 등급 | S250GD+ZM, S350GD+ZM, S550GD+ZM | Zn-Al-Mg 코팅이 적용된 국가 표준 구조 강철 기판, 전체 고강도 등급 선택 가능 |
| 항복 강도 | S250GD: ≥250MPaS350GD: ≥350MPaS550GD: ≥550MPa | 고강도 기판은 얇은 벽으로 높은 부하 용량을 달성하고 긴 스팬 구조에 대해 낮은 처짐을 달성합니다. | |
| 인장강도 | S250GD: 330~450MPaS350GD: 420~520MPaS550GD: 600~700MPa | 모든 하중 수준에 대해 구조용 강철의 기계적 요구 사항을 충족합니다. | |
| 신장률 | S250GD: ≥22%S350GD: ≥18%S550GD: ≥12% | 우수한 냉간 성형 성능을 보장합니다. 180° 구부린 후에도 벗겨지거나 가루가 생기지 않음 | |
| 처리 및 규정 준수 표준 | 적용 가능한 표준 | GB/T 33243(중국), EN 10346(EU), JIS G3323(일본), ASTM A1046M(미국) | 국내 및 국제 주요 표준을 준수하며 모든 수출 프로젝트에 적용 가능 |
| 가공기술 | 냉간압연성형, 펀칭, 플라즈마 절단, 볼트연결 가능 | 공장에서 조립식으로 제작되므로 현장에서 2차 부식 방지 처리가 필요하지 않습니다. | |
| 포장기준 | 내부 방수지 + 강철 스트립 묶음, 수출 등급 방습 및 방청 패키지 | 장거리 국내 및 해상 운송 중 코팅 녹을 효과적으로 방지합니다. |

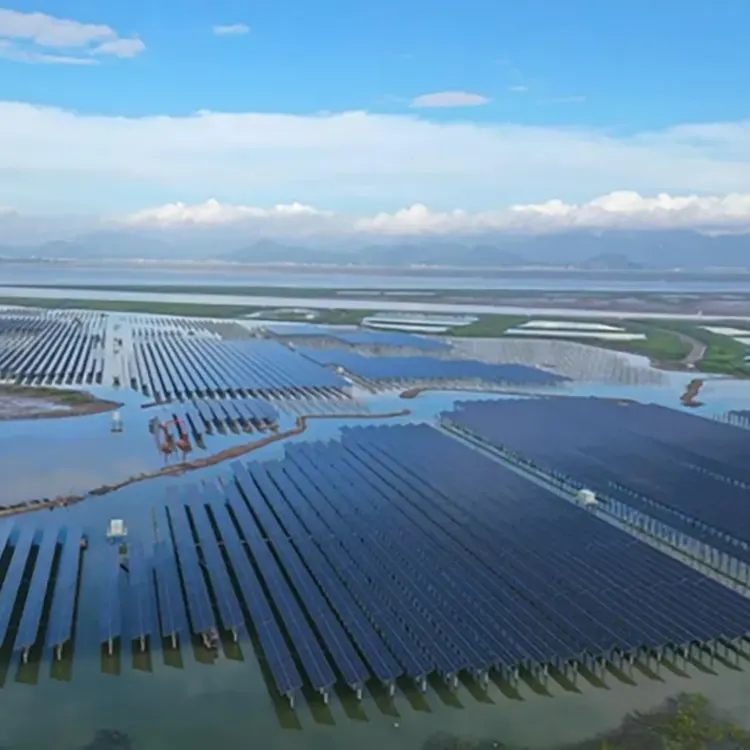

258MW 허베이성 하이싱 해안 해상 어류 발전 시너지 프로젝트
환경: 해안 갯벌, 높은 염분 안개, 높은 습도, 해수 습기에 의한 지속적인 침식.
재질: Z140×50×20×2.0 아연-알루미늄-마그네슘 Z형 강철, ZM150 코팅, S350GD 모재.
핵심 문제점: 일반 용융 아연 도금 지지대는 3~5년 내에 절단 가장자리가 부식되며 유지 관리 비용이 매우 높습니다.
선택의 장점: 아연-알루미늄-마그네슘 절단 가장자리 자체 수리, 염수 저항성은 일반 아연도금보다 6배 더 높습니다. Z형 강철 조인트는 지속적으로 힘을 받고, 긴 스팬 거리로 인해 메인 빔이 줄어들고, 전체 강철 사용량이 18% 감소합니다. 25년 발전소 주기로 2차 녹 제거 및 도장이 필요하지 않습니다.
고객 피드백: 이전에는 일반 용융 아연 도금 지지대를 사용했습니다. 제작한지 3년이 지나자 지지대의 절단된 모서리 부분이 심하게 녹슬어 녹 제거와 도장에 매년 돈을 써야 했습니다. Shixinda 아연-알루미늄-마그네슘 Z형 강으로 교체한 후 현장 절단 및 드릴링 시 추가 부식 방지 처리가 필요하지 않았습니다. 생산 5년이 지나도 단면에 녹 반점이 없었고, 염무 환경에서의 내구성도 훨씬 높아졌습니다. 발전소 운영 및 유지관리 비용이 절반 이상 직접적으로 절감되었습니다.
A1: 크롬이 없고 환경 친화적인 아연-알루미늄-마그네슘 3원 합금 자가 치유 코팅을 사용하여 부식 방지 수명을 두 배로 늘립니다. 절단된 모서리는 자동으로 녹을 방지하며 일반 아연 도금 제품보다 성능이 훨씬 뛰어납니다.
A2: 사육, 콜드체인 등 특수 환경에 적합하며, 암모니아 부식에 강합니다. 현장과 물품을 오염시키는 녹 잔해가 생성되지 않습니다.
A3: 전체 시리즈에는 국제 환경 표준을 준수하고 관세 및 엔지니어링 승인을 원활하게 통과할 수 있는 크롬이 없는 부동태화 공정이 있습니다.
A4: 코팅은 접착력이 매우 강합니다. 구부리거나 펀칭하거나 절단해도 코팅이 벗겨지지 않습니다. 부식 방지 성능은 가공 후에도 변하지 않습니다.
A5: 고강도 기본 재료는 두꺼운 재료를 더 얇은 재료로 대체하여 지붕 하중을 효과적으로 줄이고 전체적으로 상당한 경량화 효과를 얻을 수 있습니다.
A6: 전체 크기 고정 길이, 정밀한 펀칭 및 최종 처리를 지원하여 건축 도면의 요구 사항을 완벽하게 충족합니다.
A7: 정기적인 도장 및 보수가 필요하지 않습니다. 한번 설치하면 장기간 유지 관리가 필요하지 않아 엔지니어링 운영 및 유지 관리 비용이 크게 절감됩니다.
