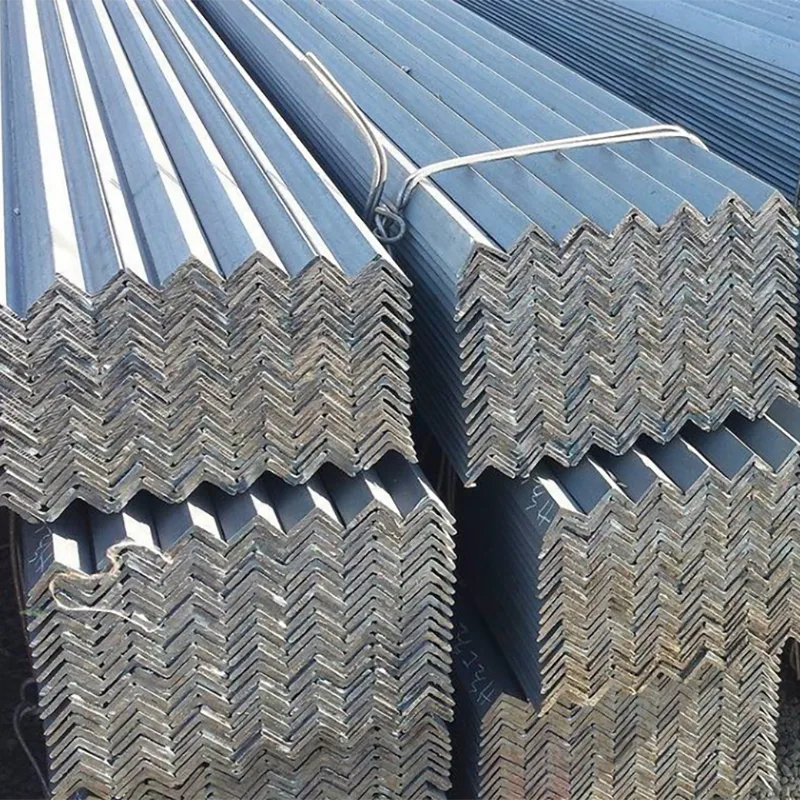

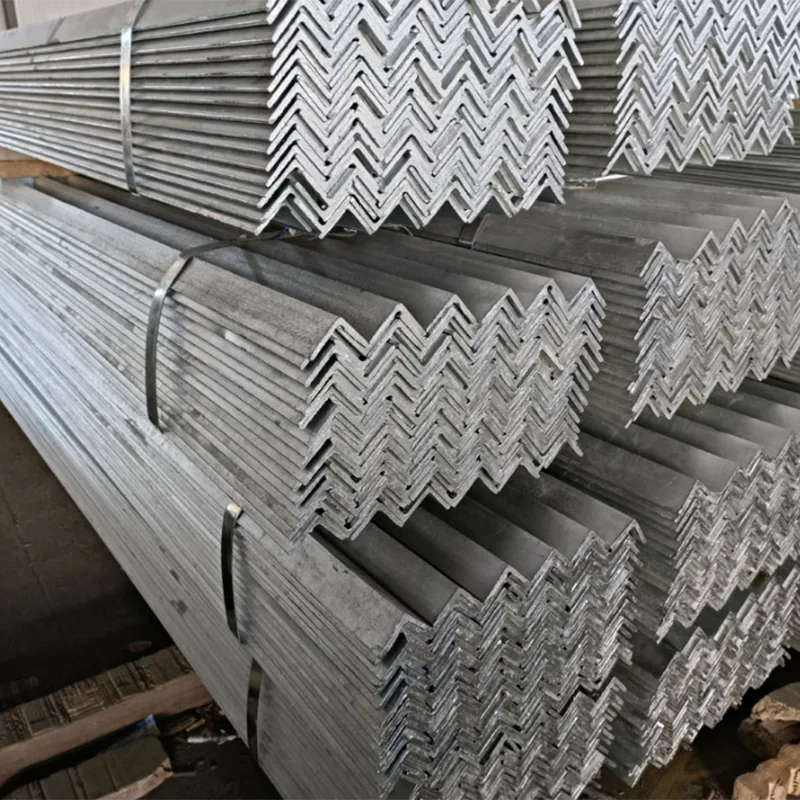

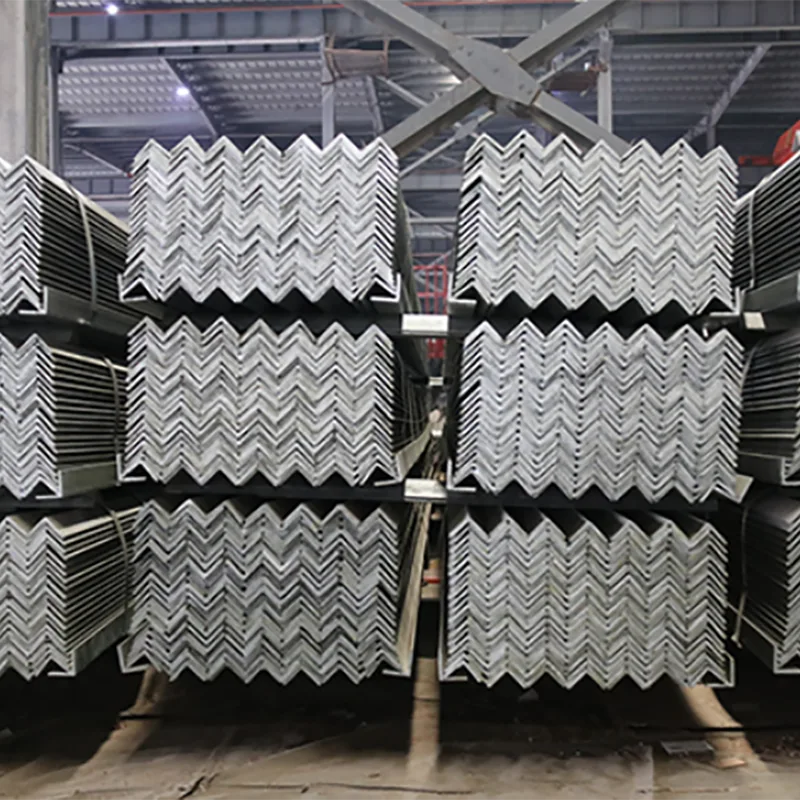

아연 알루미늄 마그네슘 L 프로파일

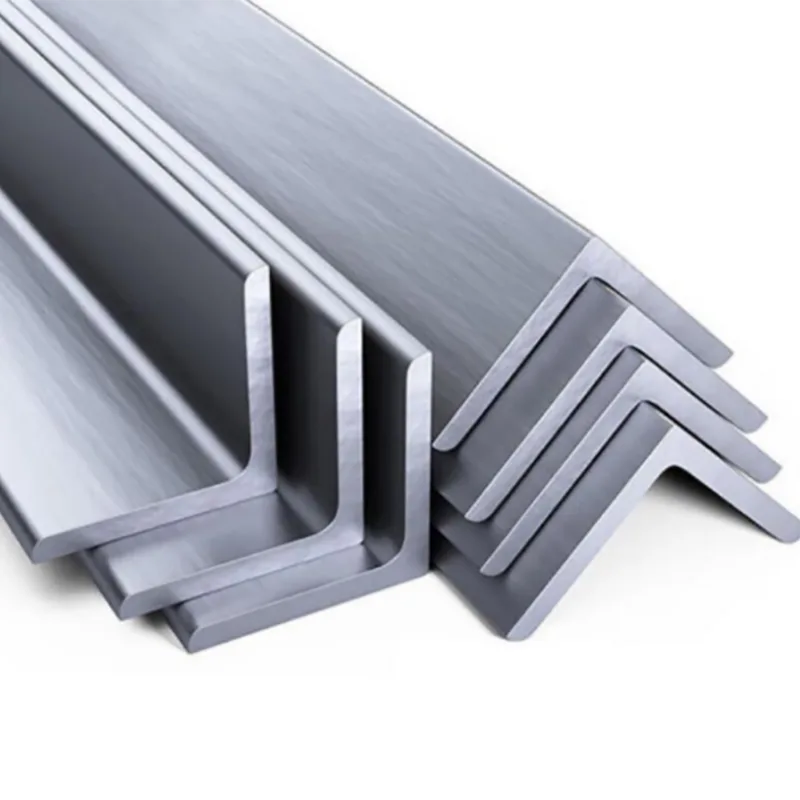

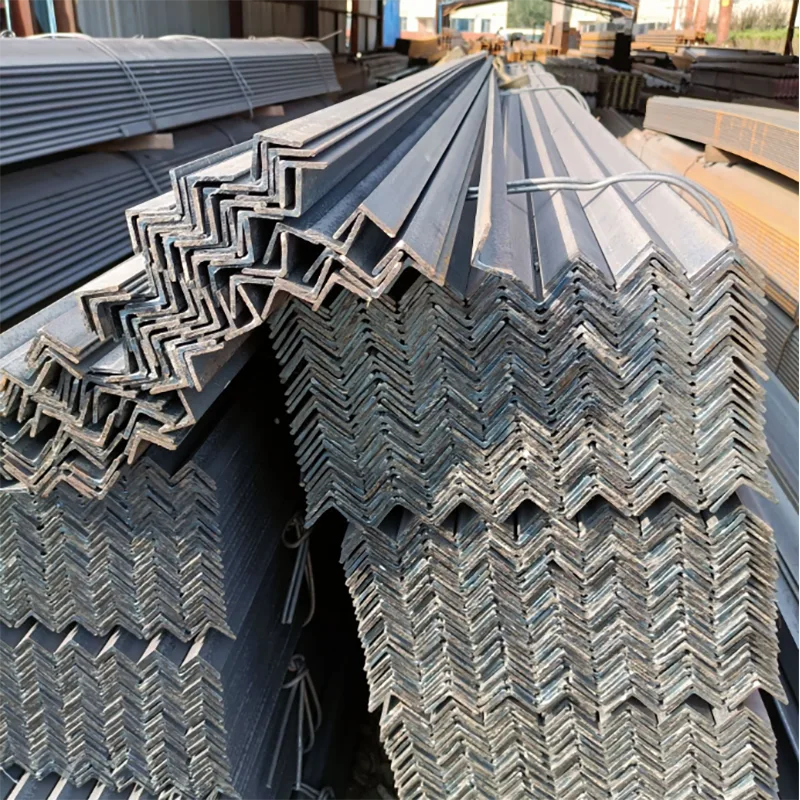

ShixinDa는 Q235B, Q355 및 S350GD–S550GD와 같은 고품질 구조용 강철을 모재로 사용하여 제조된 아연 알루미늄 마그네슘 L 프로파일을 공급합니다. 이러한 프로파일은 연속 용융 아연 도금 공정을 통해 생산되며, 이 과정에서 삼중 합금(아연-알루미늄-마그네슘) 코팅이 앵글강 기판의 표면에 적용되어 등변 또는 불규칙한 L자형 단면을 갖는 L자형 프로파일이 생성됩니다. 코팅은 주로 아연으로 구성되며, 알루미늄 함량은 1.5%~11%, 마그네슘 함량은 0.2%~3%입니다. 특정 등급에는 미량의 실리콘이 포함되어 조밀하고 안정적인 공융 미세 구조를 형성합니다.

차별화된 장점

기존의 순수 아연 GI 코팅 또는 알루미늄-아연 GL 코팅과 비교하여 ShixinDa Factory에서 제조한 아연 알루미늄 마그네슘 L-프로파일은 마그네슘을 활용하여 코팅 밀도를 최적화합니다. 프로파일이 절단, 드릴링 또는 표면 마모를 거친 후 코팅 내의 활성 요소는 노출된 강철 기판에 새로운 부동태화 보호막을 빠르게 형성하여 절단 가장자리에서 자가 치유를 가능하게 합니다. 이 제품은 건축 철 구조물, 태양광 설치 시스템, 고속도로 가드레일, 케이블 트레이, 통신 기지국, 축산업 시설 등 다양한 프로젝트에 널리 적용 가능하며 내식성 철 구조물을 위한 이상적인 업그레이드 소재입니다.

이 아연 알루미늄 마그네슘 L 프로파일은 권위 있는 SGS 인증을 받았으며 중성 염수 분무 테스트에서 뛰어난 성능을 보여줍니다. 내식성은 기존 아연도금 제품보다 3~15배 더 뛰어나며, 코팅 경도는 기존 아연도금 프로파일보다 훨씬 높아 내마모성, 내스크래치성, 내구성이 뛰어납니다. 또한 절곡, 용접, 스탬핑 능력이 뛰어나 안정적인 성형 성능을 보장하며 코팅 박리를 방지합니다. 이 제품은 EU RoHS 환경 표준을 준수하고 유해 물질을 포함하지 않으며 완전히 재활용 가능하며 환경 친화적이고 안전합니다.

기술 사양

핵심 판매 포인트

1. 우수한 내식성

당사의 아연 알루미늄 마그네슘 L 프로파일은 SGS 인증을 받았으며 최대 중성 염수 분무 테스트 기간은 최대 9,248시간입니다. 기존 아연도금 소재 대비 내식성은 3,150배, 동일 도금량 조건에서 방청성능은 10배 이상 우수합니다. 스테인레스 스틸에 대한 다양한 성능 지표 벤치마크로 해안 및 부식성이 높은 화학 환경에서 뛰어난 성능을 보여줍니다.

2. 절개 자가치유

코팅 내 마그네슘이 절단, 충격 또는 긁힘과 접촉하면 주변 환경과 빠르게 반응하여 노출된 강철 표면에 수산화아연, 염기성 염화아연, 수산화마그네슘으로 구성된 조밀한 부동태막을 형성합니다. 이 필름은 몇 달 내에 절단면을 완전히 덮으므로 추가적인 수동 재도장 없이도 부식의 확산을 억제합니다.

3. 높은 경도와 내마모성

코팅 경도는 기존 아연도금강판(55~65HV)의 2배 이상인 140~160HV에 달해 긁힘 방지 및 내마모성이 우수합니다. 보관, 운송 및 현장 설치 중에 코팅은 충격 손상에 덜 민감합니다.

4. 우수한 가공 성능

연신, 스탬핑, 굽힘, 용접 등 강력하고 포괄적인 가공 기능을 갖추고 있어 제조 과정에서 코팅이 벗겨지거나 박리되지 않습니다. 저알루미늄, 저마그네슘 배합은 뛰어난 유연성을 제공하여 광범위한 복합 성형 요구 사항을 충족하고 다양한 현장 적용 공정과 호환 가능합니다.

5. 친환경적이고 재활용 가능

ShixinDa 아연 알루미늄 마그네슘 L 프로파일은 EU RoHS 환경 보호 표준을 준수합니다. 6가 크롬과 같은 유해 물질이 포함되어 있지 않고 전체 수명 주기 동안 환경에 미치는 영향이 적으며 100% 재활용 및 재사용을 지원하고 엔지니어링 프로젝트를 위한 친환경 소재 선택 요구 사항을 충족합니다.

6.전체적으로 높은 비용 효율성

성능은 스테인레스 스틸에 대해 벤치마킹되었지만 조달 비용은 스테인레스 스틸 소재보다 훨씬 낮습니다. 동등한 부식 방지 설계 요구 사항에 따라 코팅 중량을 최적으로 조정하여 프로젝트의 자재 비용을 효과적으로 제어할 수 있으므로 엔지니어링 응용 분야에 매우 안정적이고 비용 효율적인 부식 방지 솔루션을 제공할 수 있습니다.

재료 및 부식 방지 메커니즘

Shixinda 아연-알루미늄-마그네슘 합금 코팅은 주로 아연으로 구성되며 알루미늄 및 마그네슘 함량은 1.5%~8%이고 마그네슘 함량은 ≥0.2%입니다. 성숙한 연속 용융 아연 도금 공정을 활용하여 아연, 알루미늄 및 마그네슘 금속은 강철 기판 표면에 조밀한 공융 미세 구조를 형성하여 이중 부식 방지 기능을 제공합니다. ① 아연은 희생 양극 역할을 하며 우선적으로 부식되어 기본 강철 기판을 보호합니다. ② 알루미늄과 마그네슘은 수증기, 염수 분무 등 부식성 물질에 대한 물리적 장벽 역할을 하는 치밀한 산화막을 형성합니다. 마그네슘은 이 보호막의 밀도를 더욱 향상시켜 코팅의 국부적인 영역이 손상된 경우에도 빠르게 재생되도록 합니다.

유지보수 후 사용자 가이드

정기 점검: 일반적인 환경의 경우 종합적인 연간 점검을 권장합니다. 연안 또는 화학적 부식 환경의 경우 6개월마다 검사를 실시해야 합니다. 프로파일의 표면 긁힘, 찌그러짐 또는 변형을 검사하는 데 중점을 둡니다. 이종 금속 간 경계면에서 갈바닉 부식 위험을 평가합니다. 연결 조인트 및 용접 영역의 코팅 무결성을 확인합니다. 심각한 손상이 발견되면 즉시 시정 조치를 취하십시오.

청소 및 유지 관리: 표면에서 먼지, 때, 부식성 침전물을 정기적으로 제거하십시오. 깨끗한 물에 중성 세제를 섞은 후 부드러운 천이나 부드러운 솔을 사용하여 청소하세요. 강철 와이어 브러시, 수세미 또는 기타 단단한 연마재를 사용하여 코팅을 긁지 마십시오. 잘 지워지지 않는 얼룩은 특수 금속 세척액을 사용하세요. 청소 후에는 물로 철저히 헹구고 표면을 건조시키십시오.

손상 수리: 가벼운 긁힘의 경우 재료의 자가 치유 기능으로 인해 추가 처리가 필요하지 않습니다. 경미한 부식의 경우 특수 부식 억제제를 사용하여 부식 진행을 중지합니다. 심각한 손상이 있는 경우 다음 절차를 따르십시오. 샌딩 → 샌드블라스팅 → 아연-알루미늄-마그네슘 시스템용으로 제조된 적절한 냉침 아연 도금 알루미늄-마그네슘 수리 페인트 적용. 절단되거나 천공된 표면의 경우 ShixinDa 호환 특수 아연-알루미늄-마그네슘 수리 페인트를 즉시 적용하는 것이 좋습니다. 수리 페인트는 기존 코팅 시스템과 호환되어야 합니다.

건설 단계 보호: 설치 단계는 코팅 손상 위험이 높은 기간입니다. 프로파일을 밟거나 공구 또는 부식성 액체를 쌓아 두는 것은 엄격히 금지되어 있습니다. 취급 및 운송 중에는 보호를 위해 부드러운 패딩을 사용하십시오. 강철 와이어 로프 또는 철 후크를 직접 끌거나 마찰하는 것은 엄격히 금지됩니다. 절단 작업의 경우 기계적 전단으로 인한 코팅 분리를 최소화하기 위해 레이저 또는 워터젯 절단 기술을 선호합니다. 용접에는 Ar/CO2 차폐 가스를 사용하는 MIG 용접을 사용하십시오. 용접이 끝나면 즉시 보수도료를 도포하십시오.
